一、原理概述

地源熱泵是一種先進的技術，它高效、節能、環保，有利于可持續發展。該技術利用土壤、地下水和江、河、湖、海以及城市污水等作為冷熱源，利用其溫度相對穩定的特性，通過使用少量的電能，使建筑達到供熱或制冷的目的。

為用戶供熱時，地溫?zé)岜弥醒肟照{(diào)系統從地溫中提取低品位熱能，通過電能驅動的地溫?zé)岜弥醒肟照{(diào)主機（熱泵）“泵” 送到高溫?zé)嵩矗詽M足用戶供熱需求。為用戶供冷時，地溫?zé)岜弥醒肟照{(diào)系統將用戶室內的余熱通過地溫中央空調主機（制冷）轉移到地溫中，以滿足用戶制冷需求。

地源熱泵空調系統的冷熱源來源有如下多種方式：

1、      地埋管式地源熱泵系統

地埋管式熱泵系統為閉式系統，通過中間介質(水或防凍液)作為冷熱載體，使中間介質在埋于土壤內部的封閉環路中循環流動，從而實現與土壤進行熱交換的目的。

2、      地下水式地源熱泵系統

通過建造抽水井群將地下水抽出，通過板式換熱器或直接送至水源熱泵機組，提取熱量或釋放熱量后，由回灌井群灌回地下。

3、      地表水式地源熱泵系統

通過直接或者間接抽取地表水換熱的方式，利用江水、河水、湖水、水庫水以及海水。

4、      再生水式地源熱泵系統

通過直接或者間接利用再生水源，或者生產工藝的廢水、地?zé)嵛菜鹊目衫玫牡推肺粺嵩础?/span>

二、克萊門特水源熱泵的發展：

1)      克萊門特公司自1976年推出水源熱泵，并投入運行

2)      具有50多年的水源熱泵中央空調系統的專業機組制造和系統組織的歷史

3)      在世界各地有數千項目的成功經驗，在水地源市場占有量較大

4)      克萊門特為歐洲水地源熱泵應用研究中心的運營者

5)      克萊門特?fù)碛?/span>17個測試和開發實驗室，還擁有一所全電腦控制的測試室，是在意大利被政府認可的作為第三方測試的制冷設備測試室。

6)      在中國克萊門特水源熱泵機組有長達20多年的成功的商業應用運行記錄歷史。

7)      中國第一個商用水源熱泵項目-河南大學，1996年啟用

8)      在國內已有數千臺克萊門特水源熱泵正在運行，其技術成熟性和先進性，產品穩定性和可靠性都已得到廣大用戶的認可。

9)      建設部指定的唯一一家外國企業《地源熱泵系統工程技術規范》GB50366-2005參編單位

三、克萊門特水源熱泵特點

?      效率高，節能顯著。

制冷時的能效比達到5.3－6.0，制熱能效比達到4.3－5.0，遠遠超過國家相關標準要求，顯著超過同類機組。

?      一機多用

地源熱泵系統冷暖兼?zhèn)洌瑫r(shí)可提供生活熱水加熱，真正實現“一機多用”

?      較寬水溫運行范圍

較寬水溫運行范圍，可用水源溫度8—40℃。

從嚴寒地區至熱帶地區均適用。 在冬季不結凍地區的江、河、湖、水等均可得到有效利用

?      應用范圍廣

冷熱源不僅可用地?zé)豳Y源，還可利用市政污水、廢水、湖水、海水等作為熱泵熱源

?      節水功能

大溫差技術，顯著減少了冷卻水的用量，節約了水資源，同時降低了冷卻水泵能耗，有效降低初投資及運行費用。

?      環保冷媒的應用

克萊門特一直致力于環保冷媒的應用，有R22和R134a、 R410A冷媒機組可選

?      熱回收功能

通常冷水機組的工質的冷凝，大都單純地采用冷卻水或者空氣冷卻，不言而喻這部分巨大的熱量就白白地送入大氣而浪費了。并且為了帯走這些巨大的熱量而專門設置的冷卻水系統或風冷系統還要消耗大量的電能，這是人們所不希望的，或者說不情愿的。

克萊門特的設計者們巧妙地將這部分熱量加以利用（比喻加熱生活熱水），克萊門特水地源熱泵機組可選配部分熱回收和全熱回收功能，夏季免費制取生活熱水，其他季節也可高效制取生活熱水。保持較高的冷凝溫度，供暖和衛生熱水溫度可以達到60℃甚至更高。

地埋管系統

土壤源熱泵是利用地下常溫土壤溫度相對穩定的特性，通過深埋于建筑物周?chē)墓苈废到y(tǒng)與建筑物內部完成熱交換的裝置。冬季從土壤中取熱，向建筑物供暖；夏季向土壤排熱，為建筑物制冷。它以土壤作為熱源、冷源，通過高效熱泵機組向建筑物供熱或供冷。高效熱泵機組的能效比一般能達到4.0kw/kw以上，與傳統的冷水機組加鍋爐的配置相比，全年能耗可節省40%左右，初投資偏高，機房面積較小，節省常規系統冷卻塔可觀的耗水量，運行費用低，不產生任何有害物質，對環境無污染，實現了環保的功效。

特點和優勢：

1、資源可再生利用

土壤源熱泵技術利用地球表面淺層地?zé)豳Y源作為冷熱源進行能量轉換，而地表淺層是一個巨大的太陽能集熱器，收集了47%的太陽能，相當于人類每年利用能量的500多倍，且不受地域、資源等限制，真正是量大面廣、無處不在。這是儲存于地表淺層近乎無限的可再生能源，也是清潔能源。與地面上環境空氣相比，地面5m以下土壤溫度全年基本穩定且略低于年平均氣溫，可以分別在夏冬季提供相對較低的冷凝溫度和較高的蒸發溫度。所以從熱力學原理上講，土壤是一種比環境空氣更好的熱泵系統的冷熱源。而且土壤源熱泵系統不會把熱量、水蒸氣及細菌等排人大氣環境，符合當前可持續發展的戰略要求。通常土壤源熱泵消耗lKW的能量，用戶可以得到4KW以上的熱量或冷量，這多出來的能量就是來自土壤的能源。另外，地能溫度較恒定的特性，使得熱泵機組運行更可靠、穩定，也保證了系統的高效性和經濟性。據美國環保署EPA估計，設計安裝良好的土壤源熱泵，平均來說可以節約用戶30%～40%的供熱制冷空調的運行費用。高效的土壤源熱泵機組，平均產生1冷噸的冷量?jī)H需0.88kW的電力消耗，其耗電量?jī)H為普通冷水機組加鍋爐系統的30%～60%；

2、運行費用低

與傳統空調系統相比，每年運行費用可節約40%左右。采用土壤源熱泵系統，由于土壤的溫度理，土壤源熱泵可以比風冷熱泵具有更高的效率和更好的可靠性，其熱源溫度全年較為穩定，一般為l0-25℃。而且土壤源熱泵系統可用于供暖、空調，還可提供生活熱水，一套系統可以替換原來的鍋爐、空調制冷裝置或系統，一機多用；不僅適用于賓館、商場、辦公樓、學校等建筑，更適合于別墅住宅的供熱和空調。此外，機組使用壽命長，均在20年左右；機組緊湊、節省空間：維護費用低；自動化控制程度高，可無人值守。土壤源熱泵中的熱源不是指地?zé)崽镏械臒釟饣驘崴侵敢话愕某赝寥溃詫?duì)地下熱源沒有非凡要求，可在中國絕大部分地區應用。

土壤源熱泵系統的COP值一般在3~6左右，與傳統的空氣源熱泵相比，要高出40%左右，其運行費用為普通中心空50%~60%。

占地面積少

機房占地面積小，節省空間，可設在地下；

3、綠色環保

土壤源熱泵系統利用地球表面淺層地?zé)豳Y源，沒有燃燒，沒有排煙及廢棄物，情節環保，無任何污染，土壤源熱泵的污染物排放，與空氣源熱泵相比，相當于減少40%以上，與電供暖相比，相當于減少70%以上，假如結合其它節能措施節能會更明顯。雖然也采用制冷劑，但比常規空調裝置減少25%的充灌量；土壤源熱泵系統屬自含式系統，即該裝置能在工廠車間內事先整裝密封好，因此，制冷劑泄漏機率大為減少。該裝置的運行沒有任何污染，可以建造在居民區內，安裝在綠地、停車場下，沒有燃燒，沒有排煙，也沒有廢棄物，不需要堆放燃料廢物的場地，且不用遠距離輸送熱量。土壤源熱泵系統沒有冷卻塔和其它室外設備，沒有中心空調集中占地問題，節省了空間和地皮，為開發商帶來額外利潤，產生附加經濟效益，并改善了建筑物的外部形象；

4、自動化程度高

機組內部及機組與系統均可實現自動化控制，可根據室外溫度變化及室內溫度要求控制機組啟停，達到最佳節能效果，同時節省了人力物力；

可自主調節機組，能夠任意調機，投資者可按需要調整供給時間及溫度，完全自主；

5、一機多用

即可供暖，又可制冷，在制冷時產生的余熱還可提供生活生產熱水或?yàn)橛斡境丶訜幔^大限度的利用了能源。

典型應用：

污水源熱泵系統

污水源熱泵系統，是水地源熱泵的一種。

利用生活廢水、工業廢水、礦井水、河湖海水、工業設備冷卻水、生產工藝排放的廢水,通過換熱器與中介水進行換熱，中介水進入熱泵主機，主機消耗少量的電能，在冬天將水資源中的低品質能量“汲取”出來，經管網供給室內采暖系統、生活熱水系統；夏天，將室內的熱量帶走，并釋放到污水中，給室內制冷并制取生活熱水。

污水源熱泵系統形式繁多，根據熱泵是否直接從污水中取熱量，可分為直接式和間接式兩種。所謂的間接式污水源熱泵是指熱泵低位熱源環路與污水熱量抽取環路之間設有中間換熱器或熱泵低位熱源環路通過水/污水浸沒式換熱器在污水池中直接吸取污水中的熱量。而直接式污水源是城市污水等可以通過熱泵或熱泵的蒸發器直接設置在污水池中，通過制冷劑氣化吸取污水中的熱量。目前，主要以間接式系統的為主。

?

系統特點:

環保效益顯著

污水源熱泵系統是利用了各種污水作為冷熱源，進行能量轉換的供暖空調系統，污水經過污水換熱器后留下冷量或熱量返回污水渠道，污水與其他設備或系統不接觸，污水密閉循環，不污染環境與其他設備或水系統。供熱時省去了燃煤、燃?xì)狻⑷挥偷儒仩t房系統，沒有燃燒過程，避免了排煙污染；供冷時省去了冷卻水塔，避免了冷卻塔的噪音及霉菌污染。不產生任何廢渣、廢水、廢氣和煙塵，環境效益顯著。

高效節能

冬季，污水體溫度比環境空氣溫度高，所以熱泵循環的蒸發溫度提高，能效比也提高。而夏季水體溫度比環境空氣溫度低，所以制冷的冷凝溫度降低，使得冷卻效果好于風冷式和冷卻塔式，機組效率提高。供暖制冷所投入的電能在1KW時可得到5KW左右的熱能或冷能。能源利用效率遠高于其他形式的中央空調系統。

運行穩定可靠

水體的溫度一年四季相對穩定，其波動的范圍遠遠小于空氣的變動，是很好的熱泵熱源和空調冷源，水體溫度較恒定的特性，使得污水源熱泵機組運行更可靠、穩定，也保證了系統的高效性和經濟性。不存在空氣源熱泵的冬季除霜等難點問題。

一機多用，應用范圍廣

污水源熱泵系統可供暖、制冷、制取生活熱水，一機多用，一套系統可以替換原來的鍋爐加空調的兩套裝置或系統。城市污水熱泵空調系統利用城市污水，冬季取熱供暖，夏季排熱制冷，全年取熱供應生活熱水，夏季空調季節可實施部分免費生活熱水供應。一套系統冬夏兩用，實現三聯供。

典型應用

1、????? 大慶采油六廠地質大隊

項目和空調系統描述：

建筑功能：辦公樓；

建筑面積:8000平方米；

項目采用克萊門特2臺PSRHH1702-Y水源熱泵機組，采用油田回注水做為水源水； 冬季供熱，夏季供冷。

2、黑龍江齊齊哈爾富拉爾基污水處理廠

項目和空調系統描述：該項目位于黑龍江省齊齊哈爾市，為富拉爾基區污水處理廠，采用污水源熱泵系統。

項目采用克萊門特水源熱泵機組PSRHH0802兩臺

總制冷量：630KW

總制熱量：687KW

3、遼寧省大連市益嘉廣場-紅星美凱龍

項目和空調系統描述：大連益嘉廣場-紅星美凱龍，商場建筑面積約10萬平方米，利用居民排放的原生污水，每小時約800t的流量，進出污水溫度10/5℃，冬天供暖、夏季供冷。

項目采用克萊門特水地源熱泵機組PSRHH4803五臺

總制冷量：9573KW

總制熱量：10193KW

當時東北最大的原生污水源熱泵

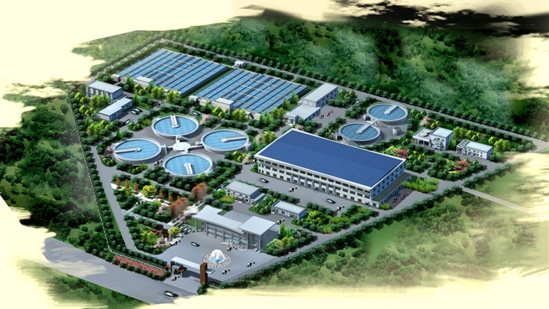

4、遼寧省盤錦市第二污水處理廠

項目和空調系統描述：盤錦第二污水處理廠：建筑面積13000平方米，處理盤錦市雙臺子區的生產及生活污水。該項目的建成標志著盤錦市城區生活污水將實現100%集中利用、達標排放。

采用克萊門特機組1臺?? PSRHH2702??

總制冷量：1109KW

總制熱量：1170KW

5、天津咸陽路再生水廠

天津市咸陽路水廠利用污水處理廠內的二級出水再深度處理，日處理污水量50000噸，由于其處理的二級污水中有足夠的熱量可使用，因此采用水源熱泵機組為500㎡的辦公樓和4000㎡的廠房提供空調制冷和采暖。水源側系統包括全自動清洗過濾器、循環泵、污水換熱器，及作為備用熱源使用的板式換熱器。

空調形式：利用經過處理過的中水作為熱泵機組的水源，為污水廠制冷、供暖。冬季水源進出水溫度9℃/5℃，機組供回水溫度55℃/50℃；夏季水源進出水溫24℃/30℃，機組供回水溫度7℃/12℃

克萊門特機組應用：FOCSWH0951?? 3臺

運行時間：2006年

6、天津泰達污水廠

泰達污水廠位于天津市開發區，改造及擴建工程包括污水廠構筑物、新水源1廠構筑物、海水淡化構筑物、電鍍車間構筑物等。冬/夏季均需要供冷/供暖的建筑面積約3600㎡，只需冬季采暖的面積6350㎡。利用經過處理過的中水直接進入機組作為熱泵機組的水源，為污水廠制冷、供暖。項目運行時間：2007年。

⑴夏季運行模式

設計水溫：中水20/30℃，冷凍水12/7℃。

⑵冬季運行模式

設計水溫：中水11/6℃，熱水50/55℃。

采用克萊門特機組： PSRHHY1702 ? 2臺

總制冷量：960KW；總制熱量：980KW

?
