一、工程概況

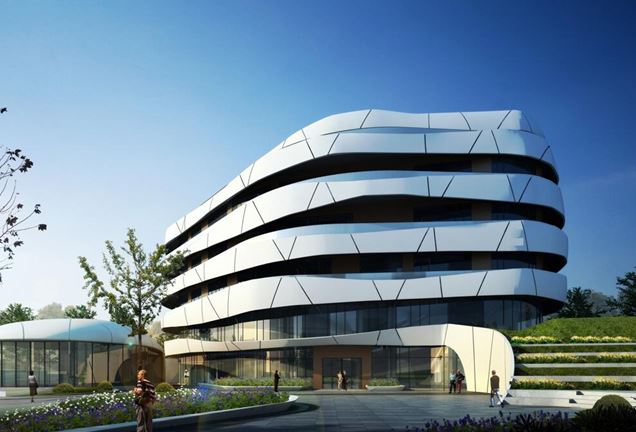

中德生態園被動房技術體驗中心項目是青島地區的被動式建筑示范項目，該項目位于中德生態園區C2組團西北角，占地面積約4843㎡，總建筑面積約13000㎡，其中地上面積約8200㎡，地下面積約4900㎡，功能包括被動式建筑技術展示，交流和培訓、辦公、試體驗居住等。項目整體按照被動式建筑的高標準進行設計。使用了很多的新型處理方式，體現了項目的創新性和技術示范性。以下為項目的關鍵技術點：

1、陽臺/挑臺熱橋處理。

2、幕墻處理。

3、外墻涂料需潔白并具自潔功能。

4、具有熱回收功能的新風系統。

5、溫濕度獨立控制空調系統。

6、土壤源熱泵系統解決空調冷、熱源及生活熱水。

二、系統介紹

中德生態園被動房建筑位于青島，夏季溫度高，濕度大，而項目對室內溫濕度要求又較高，因此采用了溫濕度獨立控制系統，末端形式為“冷梁供冷+地板采暖+置換新風”系統，并一年四季供應生活熱水。

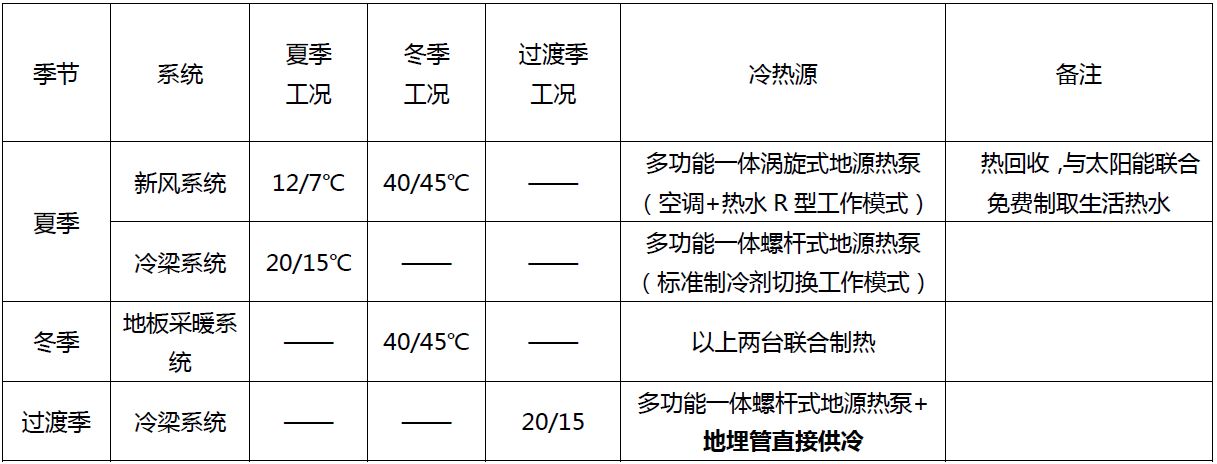

為了滿足以上系統要求，采用了克萊門特四管制多功能地源熱泵一臺及內切換螺桿式地源熱泵一臺，作為冷熱源。系統分配如下：

機組出水側接蓄冷罐，通過傳感器和電動閥控制，以保證進入冷梁系統和新風系統的供回水溫的精確性。另外，為了節約能源，在過渡季節地埋管供回水溫度達到要求的情況下，可直接進入冷梁系統進行供冷。

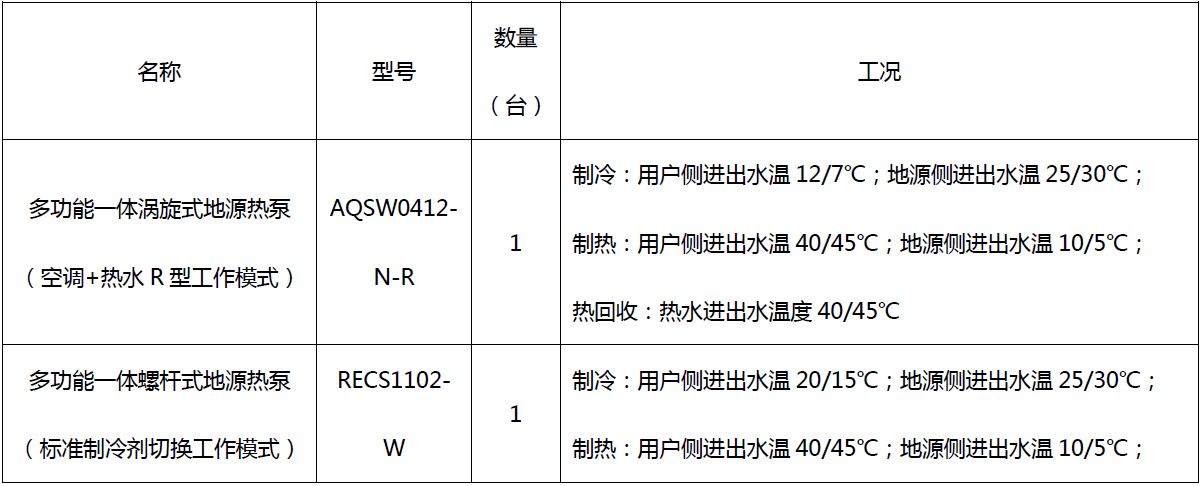

三、冷熱源配備

為了保證系統的可靠性，兩臺機組工況可互通，可實現互為備份，四管制多功能熱泵機組與太陽能系統聯合，一年四季提供生活熱水。

四、克萊門特機組在被動房項目應用中的多功能性

克萊門特多功能一體地源熱泵是專門為同時和不同時有供冷和制熱加熱需求而開發設計的冷熱聯供節能解決方案，特別適用于溫濕度獨立控制的被動式房屋建筑中。

多功能一體地源熱泵采用克萊門特成熟優秀的空調制冷技術和獨特巧妙的設計，使其具有自動平衡冷熱需求，可同時滿足不同負荷的冷熱需求。

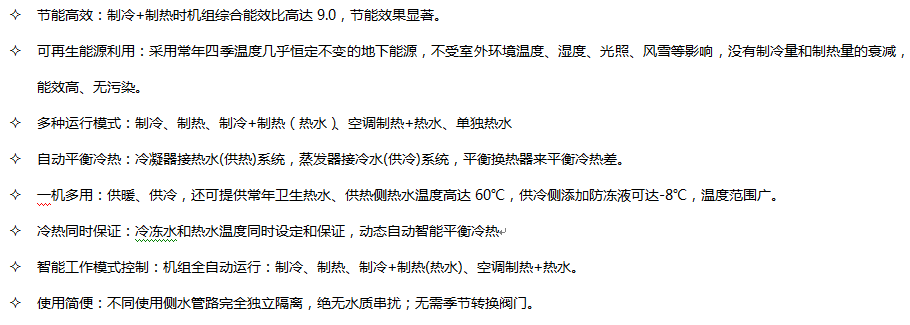

在被動式房屋建筑的節能設計中，多功能一體地源熱泵具有如下優勢：

——結語

據悉，中德生態園區被動房技術體驗中心項目已經順利通過了建筑整體氣密性測試，并且超過了國際標準，良好的氣密性處理保證了建筑整體外維護結構的密封性，降低了建筑的冷熱負荷，再加上克萊門特多功能一體式地源熱泵的成功應用，錦上添花，降低能源消耗，將節能做到了極致，為園區后期開展大范圍的被動房德式小區提供借鑒，積累了寶貴經驗，對全國被動式建筑的推廣具有重要的借鑒和指導意義。
