一、通用型二極管：整流與基礎保護

通用型二極管主要用于整流，即將交流電轉換為直流電。橋式二極管作為整流二極管的典型組合，廣泛應用于各類電源設計中。除了整流功能外，通用型二極管還能在電源或電池反接時，提供過電流保護。其正向電壓（VF）通常因工作電流而異，一般以 1V 左右為標準，這是硅 PN 結二極管常見的 VF 值。反向恢復時間（trr）則以適用于 50Hz/60Hz 商用電源整流為設計基準，并非追求特別快速。在開關型二極管中，雖然 VF 標準與通用型二極管一致，但由于其主要應用于電源切換，trr 要比通用型二極管更快。但需注意，開關型二極管的速度雖優于通用型二極管，卻仍未達到肖特基勢壘二極管或快速恢復二極管的高速水平，其開關性能的提升僅是相對通用型二極管而言。

二、肖特基勢壘二極管：高效能 DC/DC 與 AC/DC 轉換的關鍵元件

肖特基勢壘二極管（SBD）在結構上并非基于 PN 結，而是利用金屬與半導體（如 N 型硅）形成肖特基勢壘。相較于 PN 結二極管，SBD 具有更低的正向電壓（VF）和更快的開關特性。然而，其反向漏電流（IR）相對較大，在特定條件下可能引發熱失控問題，使用時需格外注意。例如，即使流經高達 10A 的大電流，SBD 的 VF 值通常維持在約 1V；而在幾安培的電流下，VF 值則更低。這些特性使得 SBD 在追求高效率的 DC/DC 轉換器或 AC/DC 轉換器的二次側應用中表現出色。快速恢復二極管（FRD）作為 PN 結二極管的一種，其 trr 得到了顯著優化，成為高速二極管的代表。雖然 SBD 的耐壓（反向電壓 VR）通常在 200V 以下，但 FRD 的耐壓能力可高達 800V。不過，FRD 的 VF 一般比通用型二極管高，尤其在高耐壓大電流規格下，標準值約為 2V。但近年來，隨著技術進步，VF 值降低的 FRD 型號也逐漸增多。憑借其高耐壓和高速性能，FRD 多應用于 AC/DC 轉換器或逆變器電路。

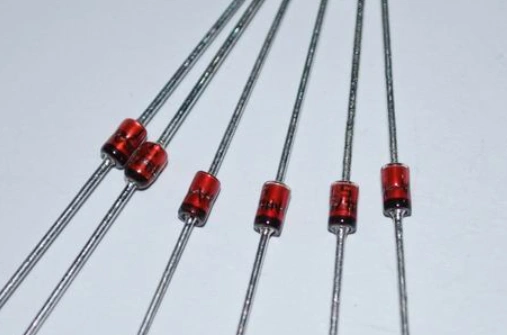

三、穩壓二極管（齊納二極管）：穩壓與基準電壓的精確實現

穩壓二極管，又稱齊納二極管，是一種利用 PN 結反向擊穿特性工作的半導體器件。其核心原理是在反向擊穿狀態下，通過 PN 結的電流可以在很大范圍內變化，而兩端電壓卻能基本保持恒定。穩壓二極管在臨界反向擊穿電壓之前具有高電阻，一旦達到臨界擊穿點，反向電阻急劇下降，進入低阻區，此時電流雖大幅增加，但二極管兩端電壓基本穩定在擊穿電壓附近，從而實現穩壓功能。穩壓二極管可以根據擊穿電壓進行分檔，廣泛用作穩壓器或電壓基準元件。通過串聯多個穩壓二極管，還能獲得更高的穩定電壓。

穩壓二極管的伏安特性曲線顯示，其正向特性與普通二極管相似，而在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。當反向電壓接近臨界值時，反向電流會急劇增大，發生擊穿。在這一臨界擊穿點上，反向電阻驟降至很低的值。盡管電流在很大范圍內變化，二極管兩端的電壓卻能穩定在擊穿電壓附近，這就是穩壓二極管實現穩壓功能的關鍵機制。

（一）主要參數

穩定電壓值 ：這是穩壓二極管在通過額定電流時兩端產生的穩定電壓。該值會因工作電流和溫度的變化而略有波動。由于制造工藝的差異，同一型號的穩壓二極管的穩壓值也可能不完全一致。

額定電流 ：指穩壓二極管產生穩定電壓時流過的電流值。若電流低于此值，穩壓效果將變差；高于此值，只要不超過額定功率損耗，也是允許的，且穩壓性能會有所提升，但會增加電能消耗。

動態電阻 ：指穩壓二極管兩端電壓變化與電流變化的比值。該比值隨工作電流的不同而改變，通常工作電流越大，動態電阻越小。例如，2CW7C 穩壓二極管在工作電流為 5mA 時，動態電阻為 18Ω；在 10mA 時為 8Ω；在 20mA 時為 2Ω；超過 20mA 則基本保持在 2Ω 左右。

綜上所述，不同類型的二極管在電子電路中扮演著多樣化的重要角色，從通用型二極管的整流與基礎保護，到肖特基勢壘二極管在高效能轉換器中的關鍵應用，再到穩壓二極管的精確穩壓與基準電壓功能，它們各自獨特的電氣特性決定了其在特定應用場景中的優勢與局限性。深入理解這些特性，有助于工程師在電路設計中做出更優的元件選型決策，從而提升整體電路的性能與可靠性。
