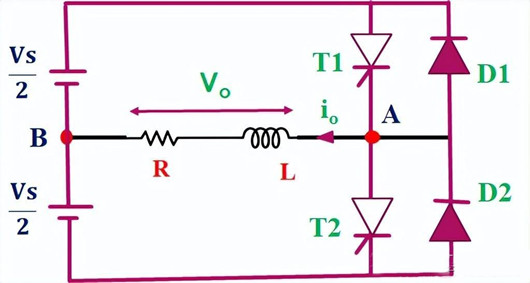

一、單相半橋逆變電路結構
單相半橋逆變電路以其簡潔的架構在電力電子領域廣泛應用。基本設計由兩個晶閘管（T1和T2）和兩個反饋二極管（D1、D2）構成。每個二極管和晶閘管與三線直流電源反并聯，確保電源端提供平衡的直流電壓。這種配置不僅實現了高效的電能轉換，還具備一定的電路保護功能。
負載（RL）連接在A點和B點之間，A點相對B點始終為正電位。電流方向定義為：從A到B為正，反之為負。
二、工作原理
（一）開關器件
雖然晶閘管是傳統選擇，但在現代設計中，IGBT或功率MOSFET等全控型器件更常用。這些器件允許更精細的控制，提升電路性能。
（二）門控信號
晶閘管T1和T2分別受門控信號ig1和ig2控制。當柵極信號存在時，晶閘管導通；信號移除時，晶閘管在電流過零時換向。
（三）RL負載特性
由于感性負載特性，輸出電流波形與輸出電壓波形存在差異。輸出電流Io隨時間呈指數變化，且滯后于輸出電壓，相位差為：
Φ=tan?¹(ωL/R)

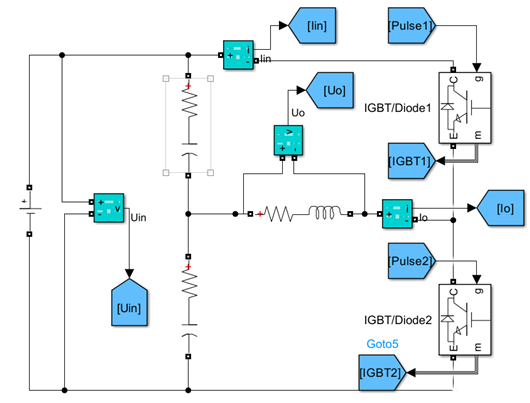

三、單相電壓型半橋逆變電路詳解
（一）電路組成
直流輸入電源：提供穩定的直流電壓，是逆變電路的能量來源。
全控型開關器件：通常采用IGBT或MOSFET，通過控制其通斷實現直流到交流的轉換。
負載：連接在逆變電路輸出端，可以是各種用電設備。
電容器：在某些設計中，直流側串聯兩個電容器以穩定直流電壓并確保電壓均衡。
（二）工作原理
開關狀態控制：通過交替控制兩個開關器件的通斷，使負載上的電流和電壓形成類似正弦波的波形。
開關脈沖產生：當有源開關閉合時，形成陡峭的電流脈沖，導致負載電流和電壓逐漸上升。
無源開關作用：當有源開關斷開時，負載電流通過無源開關（如二極管）續流，電壓迅速下降。
四、單相電壓型半橋逆變電路優缺點
（一）優點
結構簡單：相較于其他逆變電路，器件數量少，設計簡潔。
控制方便：通過控制開關器件的通斷，易于實現直流到交流的轉換。
（二）缺點
輸出電壓幅值限制：輸出交流電壓幅值僅為直流輸入電壓的一半（Um=Ud/2），限制了應用范圍。
電容器電壓均衡問題：需要精確控制兩個串聯電容器的電壓均衡，增加控制復雜性。
變壓器利用率低：導致能量轉換效率較低。
帶感性負載能力弱：感性負載易引起電流波形畸變，影響輸出電壓質量。
