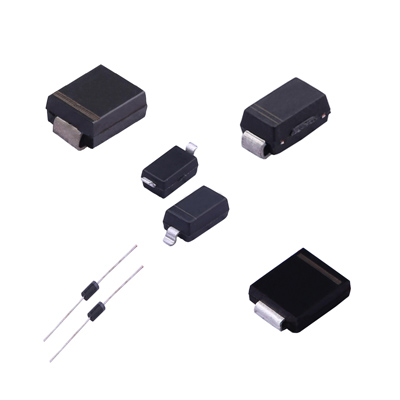

肖特基二極管作為一種特殊的金屬 - 半導體接觸二極管，在電子設備領域應用廣泛。與傳統 PN 結二極管相較，它在正向電壓、開關速度、反向漏電流、絕緣強度等方面展現出獨特的優勢與差異。本文深入剖析肖特基二極管的性能特點，助力讀者把握其在實際應用中的價值。
一、正向電壓特性
肖特基二極管的低正向電壓是其顯著優勢之一。具體而言，肖特基二極管的正向壓降通常在 0.2 至 0.4 伏之間。而傳統硅二極管的正向壓降大約為 0.6 至 0.7 伏，鍺二極管的正向壓降在 0.2 至 0.3 伏范圍內。較低的正向電壓意味著在高效率設計中，肖特基二極管能夠減少功率消耗。例如，在 DC - DC 轉換器和電源管理模塊等應用場景中，采用肖特基二極管可有效提升轉換效率，同時降低熱量產生。
相比之下，常規二極管在高電流條件下往往伴隨較大的壓降，這不僅會導致效率降低，還可能引發器件過熱，進而影響整個電路的性能表現。因此，在對低功耗和高效率有較高要求的電子設備中，肖特基二極管通常是更為理想的選擇。
二、開關速度優勢
肖特基二極管以其極快的開關速度脫穎而出。其反向恢復時間一般處于納秒級別，而典型的 PN 結二極管的反向恢復時間則在微秒范圍內。這一顯著差異使得肖特基二極管成為高頻及快速開關應用領域的首選器件。
在開關電源和射頻設備等高頻應用場景中，頻率的提升往往伴隨著效率的提高和損耗的減少。然而，倘若二極管的開關速度無法匹配高頻變化的要求，就會導致較大的開關損耗，進而影響系統的性能與穩定性。肖特基二極管憑借其超短的反向恢復時間，能夠有效降低高頻工作時的能量損耗，確保設備穩定運行。
三、反向漏電流影響
盡管肖特基二極管在正向電壓和開關速度方面表現出色，但其反向漏電流通常較普通二極管更大。尤其在高溫環境下，肖特基二極管的漏電流可能會顯著增加。這一特性在一定程度上限制了其在對高精度、低漏電流有嚴格要求的場合的應用范圍。
而硅二極管由于其 PN 結結構，在反向偏置時漏電流相對較小，因此更適用于對反向漏電流敏感的電路。例如，在一些精密測量儀器以及對能量損失較為敏感的電路中，普通 PN 結二極管可能是更為合適的選擇。
四、阻斷電壓能力差別
肖特基二極管的阻斷電壓能力相對較弱。其擊穿電壓通常低于 200V，盡管部分特殊型號能夠承受更高的電壓。反觀傳統的硅二極管，其阻斷電壓范圍較寬，可高達數千伏。這也意味著在高壓整流電路和高壓保護電路等應用中，普通硅二極管更具優勢。
不過，肖特基二極管在高壓應用方面的局限性，并不妨礙其在低壓和中壓應用中大放異彩。憑借低正向壓降和快速開關性能，肖特基二極管在低壓開關電源、DC - DC 轉換器、快速脈沖電路等領域成為常見選擇，其高效率、低損耗的特性使其在這些應用中備受青睞。
五、耐高溫性能對比
高溫環境對二極管的性能會產生顯著影響。肖特基二極管雖然具備開關速度快、正向壓降低等優點，但其耐高溫性能相對較差。在高溫條件下，肖特基二極管的反向漏電流會大幅增加，可能對其正常工作產生不利影響。
而一些經過特殊封裝和材料設計的常規高溫二極管，在高溫環境下能夠展現出更佳的穩定性。因此，在高溫電子、汽車電子、工業控制等對耐熱性要求較高的領域，常規高溫二極管可能更具適用性。
六、應用場景差異
基于上述性能特點，肖特基二極管和常規二極管在不同應用場景中的選擇存在明顯差異：
（一）肖特基二極管適用場景
肖特基二極管特別適用于低壓、高頻、快速開關的應用場景。例如，在開關電源、DC - DC 轉換器、射頻（RF）電路、功率放大器以及電源保護電路等應用中，肖特基二極管能夠充分發揮其優勢，提升電路的效率和性能。
（二）常規二極管適用場景
常規二極管則更適合應用于高壓、低頻以及對反向漏電流有特殊要求的電路。例如，在高壓整流電路、穩壓電路、精密測量電路以及高溫環境下的電子設備等中，普通二極管憑借其穩定的性能和較低的漏電流，能夠更好地滿足應用需求。
七、成本與制造考量
從成本角度分析，由于肖特基二極管特殊的結構和制造工藝，其制造成本相對較高。但隨著制造技術的不斷進步，肖特基二極管的成本呈現逐漸下降的趨勢，這使其在越來越多的常見電子產品中得到廣泛應用。
傳統二極管則因其成熟的制造工藝，具備成本低的優勢。這使得其特別適合于大批量生產和對成本較為敏感的產品。在一些對性能要求不是極其苛刻的領域，普通二極管仍然占據著重要的市場地位，發揮著不可替代的作用。
八、結論
肖特基二極管在正向電壓、開關速度、反向漏電流和阻斷電壓能力等方面與普通二極管存在明顯差異。在電子設備設計過程中，根據具體的應用要求，合理選擇合適的二極管類型，對于提升電路的效率和性能至關重要。
展望未來，隨著新材料和制造工藝的不斷發展革新，肖特基二極管和普通二極管都將繼續在電子技術領域各展所長。它們將分別憑借自身的優勢，持續為電子技術的進一步發展創造更多機遇，推動電子設備在各個領域的應用不斷拓展和深化。
