          MOS管封裝類型解析和應用場景選擇指南介紹

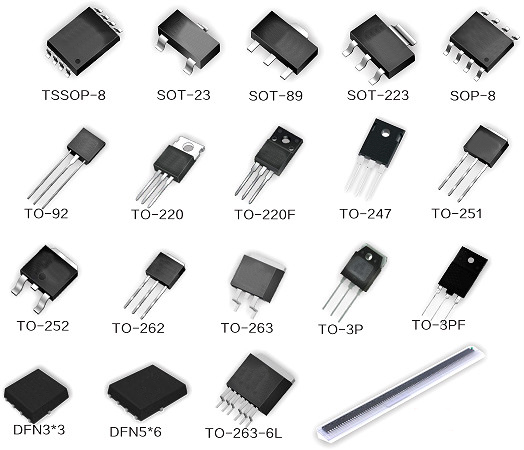

          MOS管封裝
          在電子電路設計中,MOS管的封裝類型直接影響著器件的性能、散熱效率及系統可靠性。從工業電源到微型消費電子,不同場景對封裝的需求差異顯著。本文將從技術演進、封裝特性及選型邏輯三個維度,深度解析主流封裝類型的選擇策略。
          一、封裝類型與技術演進
          1. 傳統插入式封裝
          TO系列(TO-220/TO-247)
          特點:金屬底座直插結構,自帶散熱片,TO-220可承載50-150W功率,TO-247支持200-1000W級功率。
          演進:早期采用鋁制散熱片,現代產品引入銅芯復合散熱技術,熱阻降低30%。
          應用:工業電機驅動、電動汽車充電樁等高壓大電流場景。
          DIP(雙列直插式)
          特點:引腳間距2.54mm,兼容面包板焊接,但體積大、散熱差,熱阻高達62℃/W。
          現狀:逐步被貼片封裝取代,僅存于老舊設備維修市場。
          2. 現代貼片封裝
          D-PAK系列(TO-252/TO-263)
          創新點:采用底部散熱焊盤設計,TO-263(D2PAK)散熱能力接近TO-220,熱阻低至1.5℃/W。
          典型場景:消費類快充、LED驅動電源,支持20-100W功率。
          QFN/DFN
          技術突破:無引腳四邊扁平封裝,寄生電感<1nH,支持1MHz以上高頻開關。
          案例:智能手機主板電源管理芯片,面積比SOT-23縮小40%。
          DirectFET
          革命性設計:金屬殼全密封結構,寄生電感低至0.5nH,支持100A/μs電流斜率,適用于48V服務器電源。
          二、六大核心選型維度
          1. 功率等級匹配
          超低功率(<5W):SOT-23(尺寸1.6×2.9mm)用于傳感器信號開關。
          中功率(20-100W):TO-252(DPAK)配合2oz銅箔PCB散熱。
          高功率(>200W):TO-247搭配強制風冷,銅基板溫度可控制在85℃以下。
          2. 散熱設計考量
          自然散熱:優選帶散熱焊盤的TO-263,允許通過PCB銅層散熱。
          強制散熱:TO-247+鋁擠散熱器,熱流密度需>3W/cm²。
          極端環境:TOLL封裝(熱阻0.8℃/W)支持-55℃~175℃寬溫工作。
          3. 空間與集成度
          微型設備:QFN-16(3×3mm)實現12路電源軌集成,用于TWS耳機充電倉。
          高密度PCB:CSP(芯片級封裝)厚度僅0.4mm,支持3D堆疊設計。
          4. 高頻性能優化
          射頻電路:LGA封裝(寄生電容<5pF)用于5G毫米波PA模塊。
          開關電源:DirectFET支持2MHz開關頻率,效率提升3%。
          5. 工藝成本平衡
          消費電子:SOP-8(單價$0.02)滿足千萬級量產需求。
          工業設備:TO-247雖單價$0.5,但壽命達10萬小時,TCO更低。
          6. 可靠性驗證
          汽車電子:AEC-Q101認證的TO-263,通過3000次溫度循環測試。
          航天設備:陶瓷封裝的TO-258,滿足MIL-STD-883抗輻射標準。
          三、典型場景選型實例
          1. 新能源充電樁(20kW)
          需求:1200V/100A,環境溫度55℃,MTBF>5萬小時
          方案:
          主功率級:TO-247-4L(四引腳改進型),并聯RDS(on) 8mΩ器件
          驅動級:SO-8FL(帶電流檢測引腳),縮短驅動環路5mm
          2. TWS耳機充電盒
          需求:體積<10cm³,待機功耗<10μA
          方案:
          電源開關:SOT-563(1×1mm),RDS(on) 45mΩ
          保護電路:WLCSP封裝MOS,厚度0.3mm
          3. 數據中心服務器電源(80Plus鈦金)
          需求:效率>96%,功率密度30W/in³
          方案:
          同步整流:DirectFET MX(RDS(on) 1.2mΩ)
          總線切換:TOLL(支持300A脈沖電流)
          四、未來技術趨勢
          三維封裝:TSV硅通孔技術實現多層MOS堆疊,電流密度提升5倍。
          智能集成:將驅動IC與MOS管共封(如Fuji Electric的IPM模塊)。
          新材料突破:氮化鎵(GaN)與碳化硅(SiC)推動QFN封裝突破200W 。
          結語
          MOS管封裝選擇是系統工程,需在功率、散熱、成本之間動態平衡。隨著TOLL、DirectFET等創新封裝的出現,設計者得以在更嚴苛的條件下實現性能突破。建議工程師建立“封裝-場景”映射數據庫,結合仿真工具預判熱應力分布,方能在激烈競爭中構建技術護城河。
