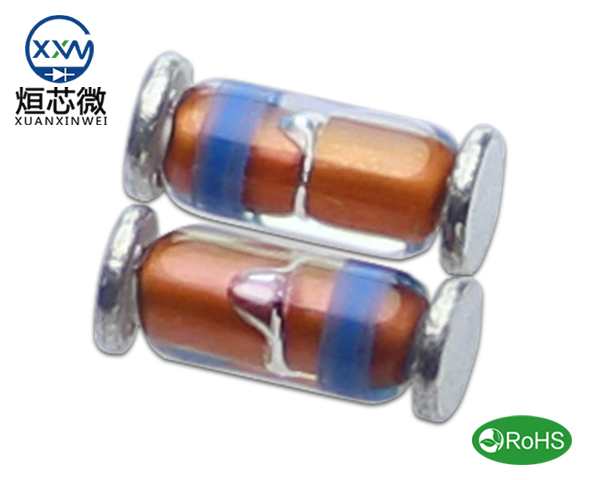

穩壓二極管作為一種關鍵的半導體元件，廣泛應用于電子設備、通信系統及電源管理領域，其核心功能是通過自身的特性穩定電路電壓。本文將深入解析穩壓二極管的工作原理、主要參數及其在實際應用中的使用方式和選型技巧，幫助工程師更好地理解和應用這一元件。
一、穩壓二極管的工作原理
穩壓二極管的工作機制基于PN結的反向擊穿特性。當反向電壓施加于二極管時，隨著電壓的升高，器件進入擊穿狀態。在此狀態下，盡管電流可能變化，但輸出電壓保持相對恒定。這種特性使其在穩壓電路中廣泛應用。
在反向擊穿過程中，穩壓二極管的擊穿電壓（即穩壓值）是關鍵參數。當反向電壓超過這一閾值時，器件內部載流子迅速增多，形成穩定的反向?qū)娏?，而電壓維持在恒定水平。這種特性使其能夠有效抑制電壓波動，確保電路穩定運行。
二、穩壓二極管的主要參數
額定穩壓值（VZ）
額定穩壓值是二極管在穩定工作時提供的恒定電壓，通常以伏特（V）為單位。例如，5.1V穩壓二極管適用于5V左右的供電需求。
最大穩壓電流（IZM）
最大穩壓電流是二極管能夠承受的最大工作電流，單位為安培（A）。超過此值可能導致二極管過熱甚至損壞，因此需確保其工作在安全范圍內。
動態電阻（RZ）
動態電阻反映了二極管在擊穿狀態下對電流變化的響應能力。動態電阻越小，二極管對電流波動的敏感度越低，能夠更有效地抑制輸出電壓的變化，從而提供更穩定的電壓輸出。
功耗（PZM）
功耗是二極管在正常工作狀態下所能承受的最大功率損耗，通常以瓦特（W）為單位。功耗的計算公式為 P = VZ × IZM。在選型時，需確保功耗適配電路需求，以提升器件的穩定性和使用壽命。
三、穩壓二極管的應用場景
直流電源穩壓
在直流穩壓電路中，穩壓二極管通常與限流電阻配合使用，以實現穩定的輸出電壓。例如，在5V穩壓電源中，可選用5.1V穩壓二極管，確保電壓在合理范圍內波動，提供穩定的電壓輸出。這種穩壓方式廣泛用于低功耗電子設備和電源管理系統。
浪涌抑制與過壓保護
穩壓二極管常用于防護電路，防止因過電壓導致元件損壞。當雷擊或電網突波等異常情況發生時，穩壓二極管能夠迅速導通，將過量電流引導至地線，吸收瞬時電壓沖擊，保護敏感元件。
信號調理
在通信系統中，穩壓二極管可用于調節信號幅度，防止過高的電壓導致信號失真或損壞后端電路。當輸入信號超過預設閾值時，穩壓二極管會迅速導通，將多余的電壓鉗位至安全范圍，從而抑制信號過載現象。
四、如何選擇合適的穩壓二極管
根據工作電壓選擇額定穩壓值
選型時需基于所需的穩定電壓。例如，3.3V電路應選擇3.6V左右的穩壓二極管，以確保良好的穩定性。
確保功率匹配電路需求
若電路中的負載電流較大，需選擇功率足夠的穩壓二極管，以防止因過熱而損壞。
考慮溫度特性
不同型號的穩壓二極管在溫度變化時的穩壓特性不同。在高精度要求的場合，建議選擇溫度漂移較小的型號，以減少溫度對電壓穩定性的影響。
結論
穩壓二極管是電子電路中的關鍵元件，其穩壓能力廣泛應用于電源管理和信號處理領域。了解其工作原理、參數及應用場景，可以幫助工程師更好地選擇和應用合適的穩壓二極管，確保電路的穩定性和可靠性。在實際應用中，合理的選型與電路設計能夠有效提升電子設備的性能，減少故障的發生。
