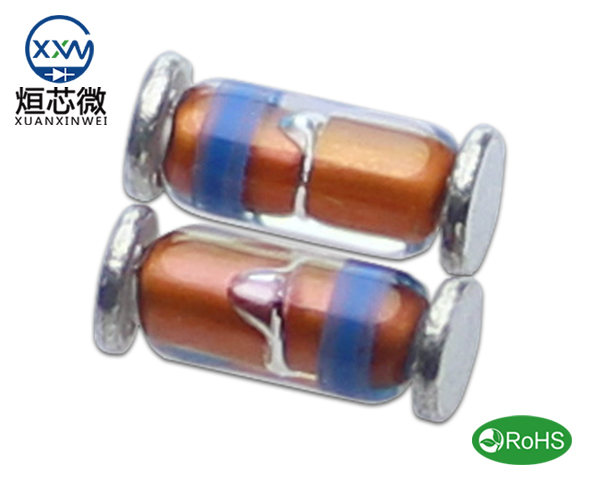

穩壓二極管（Zener Diode）作為一種關鍵的半導體器件，在電源穩壓、過壓保護和電壓基準電路中發揮著重要作用。其核心工作原理是利用反向擊穿特性，在輸入電壓波動或負載變化時，維持輸出電壓的穩定。然而，為了確保穩壓二極管長期穩定運行，必須滿足一定的工作條件，并采取科學合理的電路設計。以下是關于穩壓二極管工作原理、關鍵因素、保護措施及應用案例的詳細解析。
一、穩壓二極管的工作原理
穩壓二極管在電路中通常處于反向偏置狀態。當反向電壓達到其齊納電壓（Vz）時，二極管進入反向擊穿區，開始導通電流，并保持輸出電壓穩定。即使輸入電壓或負載電流發生變化，二極管仍能通過調節自身電流，維持輸出電壓的基本恒定。這一特性使得穩壓二極管在電源穩壓和過壓保護電路中成為不可或缺的元件。
二、確保穩壓二極管穩定運行的關鍵因素
（一）反向偏置狀態的正確連接
穩壓二極管必須工作在反向偏置狀態，即正極連接到電路的低電位端，負極連接到高電位端。若接反，二極管將無法實現穩壓功能，甚至可能因異常電流導致器件損壞。正確的極性連接是確保穩壓二極管正常工作的基礎。
（二）限流電阻的精準選型
為了控制流經穩壓二極管的電流，避免過流損壞，必須搭配限流電阻（Rs）。限流電阻的計算公式為：
Rs = (Vin - Vz) / (Iz + IL)
其中：
Vin 是輸入電壓
Vz 是穩壓二極管的齊納電壓
Iz 是二極管的最小工作電流
IL 是負載電流
選擇合適的限流電阻，可以確保穩壓二極管工作在安全的電流范圍內，同時保證穩壓效果。例如，在一個12V輸入、5.1V輸出的穩壓電路中，若二極管的工作電流為5mA，負載電流為20mA，則限流電阻應為：
Rs = (12 - 5.1) / (5mA + 20mA) = 6.9V / 25mA = 276Ω
實際應用中，可選擇標準值270Ω的電阻，以滿足穩壓需求。
（三）功耗控制與散熱優化
穩壓二極管在運行過程中會產生熱量，其功耗計算公式為 P = Vz × Iz。若功耗過高，可能導致器件溫度上升，影響穩壓性能甚至損壞元件。為避免過熱，可采取以下措施：
增加散熱片：在高功率應用中，安裝散熱片可有效加速熱量散發。
優化電路布局：通過合理設計電路板布局，確保熱量能夠快速傳導至周圍環境。
選用大封裝型號：大封裝的穩壓二極管具有更好的散熱性能，適用于高功耗場景。
（四）負載調節能力的提升
負載電流的變化可能會影響穩壓二極管的輸出電壓穩定性。為了減少這種影響，可以采取以下措施：
選擇低內阻的穩壓二極管：低內阻有助于提高穩壓精度，減少因負載變化引起的電壓波動。
并聯濾波電容：在穩壓二極管后并聯濾波電容，可以平滑輸出電壓，減少瞬態電壓波動。
（五）輸入電壓范圍的合理選擇
穩壓二極管的輸入電壓必須滿足以下條件：
Vin > Vz + Vdrop
其中 Vdrop 是限流電阻上的壓降。若輸入電壓過低，二極管可能無法進入穩壓狀態，導致輸出電壓不穩定。因此，在設計電路時，應確保輸入電壓始終高于齊納電壓與限流電阻壓降之和。
（六）溫度影響的應對策略
穩壓二極管的齊納電壓會隨溫度變化而漂移。為減少溫度對穩壓性能的影響，可選用溫度系數較低的二極管。在高精度應用中，還可以采用溫度補償電路，例如串聯一顆溫度特性互補的穩壓二極管，以抵消溫度漂移的影響。
三、保護措施：確保長期穩定運行
在實際應用中，穩壓二極管可能面臨過流或瞬態高電壓沖擊的風險，因此需要采取以下保護措施：
串聯保險絲：在電路中串聯快速熔斷保險絲，以防止短路或大電流損壞二極管。
并聯瞬態電壓抑制器（TVS）：TVS管能夠快速吸收瞬態高壓，保護二極管免受電壓沖擊。
選擇適當封裝：在高功率應用中，選用更大封裝的穩壓二極管，以提升其耐受能力。
四、典型應用案例
（一）12V轉5V穩壓電路設計
假設需要將12V電源穩壓到5V，可以選擇一個5.1V的穩壓二極管，并搭配適當的限流電阻。具體參數如下：
Vin = 12V
Vz = 5.1V
二極管工作電流 = 5mA
負載電流 = 20mA
根據限流電阻計算公式：
Rs = (12 - 5.1) / (5mA + 20mA) = 6.9V / 25mA = 276Ω
選擇標準值270Ω的限流電阻，即可滿足穩壓需求。
（二）高精度穩壓電路設計
在需要高精度穩壓的場景中，可以采用溫度補償電路。例如，串聯兩顆溫度特性互補的穩壓二極管，以抵消溫度對齊納電壓的影響。此外，還可以在穩壓二極管后并聯高精度濾波電容，進一步提升輸出電壓的穩定性。
五、總結
穩壓二極管作為一種高效的穩壓元件，在電源管理、過壓保護和電壓基準電路中具有廣泛的應用。然而，要確保其長期穩定運行，必須綜合考慮以下關鍵因素：
正確的反向偏置連接
合理的限流電阻選型
功耗控制與散熱優化
負載調節能力的提升
輸入電壓范圍的合理選擇
溫度影響的應對策略
必要的保護措施
通過科學的選型和優化設計，穩壓二極管能夠在各種應用場景中發揮其最佳性能，提升電路的整體穩定性和可靠性，延長設備的使用壽命。在實際應用中，建議結合具體需求，借助專業的選型工具和技術文檔，以實現最優的電路設計。
