運算放大器的基礎原理,比較器的工作機制與反饋電路分析

在電子工程領域，運算放大器（Op-Amp）、比較器以及反饋電路是構建復雜電子系統的關鍵基石。它們廣泛應用于信號處理、自動控制、數據轉換等眾多場景，對電子設備的性能和功能起著至關重要的作用。

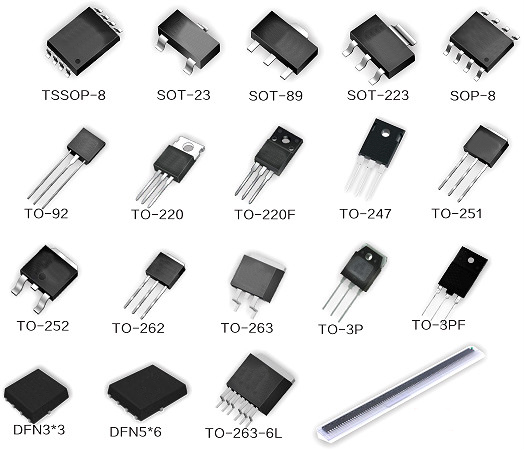

一、運算放大器：信號處理的核心力量

（一）運算放大器的基本結構與功能

運算放大器是一種高增益、低輸出阻抗的電子器件，其內部結構通常由輸入級、中間級和輸出級三部分組成。輸入級采用差分放大器結構，具備高輸入阻抗和低噪聲特性，能夠?qū)ξ⑿⌒盘栠M(jìn)行放大，同時提供良好的共模抑制能力，確保信號的純凈度和穩定性。中間級則采用高增益放大電路，進一步提升輸入信號的幅度，部分運放電路還會加入電流源，以增強電路的穩定性和增益控制能力，確保信號在放大過程中保持線性度和準確性。輸出級通常采用互補對稱結構，有效降低輸出阻抗，提高負載驅動能力，使運放能夠?yàn)楹罄m(xù)電路或外部設備提供強大的信號驅動，滿足各種應用場景下的信號傳輸和處理需求。

（二）運算放大器的電壓傳輸特性與實際應用

運算放大器的核心工作原理基于其電壓傳輸關系，其表達式為 Vout = A(V+ - V-)，其中 Vout 為輸出電壓，A 為開環增益，通常在 10? 到 10? 之間，V+ 和 V- 分別是運放的同相和反相輸入端電壓。由于開環增益極高，即使輸入電壓差值極小，也會導致輸出電壓的劇烈變化。因此，在實際應用中，運放通常通過負反饋來穩定增益，避免信號失真或過度放大，確保輸出信號能夠準確反映輸入信號的變化，滿足信號處理的精度和穩定性要求。

（三）理想與實際運算放大器的特性差異

理想的運算放大器應具備超高輸入阻抗、極低輸出阻抗、無限大的開環增益以及零失調電壓等特點，以確保對信號源的影響最小化，同時提供強大的信號驅動能力和精準的放大效果。然而，受制造工藝和材料等因素的限制，實際運放會存在輸入失調電壓、偏置電流以及有限的共模抑制能力等問題。這些因素會影響電路的精度和性能，在高精度應用中通常需要通過補償或校正電路來減小這些誤差，提高系統的整體性能和可靠性。

二、比較器：電平判斷與信號轉換的關鍵組件

（一）比較器的基本概念與工作原理

比較器是一種基于運算放大器的電路，其主要功能是對輸入信號與參考電壓進行比較，并根據比較結果輸出高電平或低電平信號。當輸入信號電壓 V_in 大于參考電壓 V_ref 時，輸出為高電平（接近電源電壓 Vcc）；而當輸入信號電壓 V_in 小于參考電壓 V_ref 時，輸出為低電平（接近地電位 GND）。這種快速的電平判斷能力使得比較器在信號檢測、電壓監測、電平轉換等應用中發揮著重要作用，能夠及時準確地判斷輸入信號是否超過特定閾值，為后續電路提供關鍵的控制信號，廣泛應用于數字電路和自動控制系統中。

（二）施密特觸發器與滯回效應對比較器性能的提升

普通比較器在輸入信號接近閾值時，可能會因微小波動導致輸出不穩定，從而引發誤觸發問題。為了解決這一問題，可以引入正反饋，形成施密特觸發器，使比較器在上下閾值之間形成滯回區。滯回效應使得輸入信號必須超過一定幅度才會觸發狀態翻轉，有效避免了因信號波動引起的誤觸發，顯著提升了比較器的抗干擾能力和輸出信號的穩定性，使其在復雜電磁環境下仍能可靠工作。

三、反饋電路：優化電路性能與穩定性的核心策略

（一）反饋電路的概念與類型

反饋電路是指將部分輸出信號返回到輸入端，以影響放大器的增益、線性度、穩定性等特性的一種電路設計方法。根據反饋信號的相位關系，可分為負反饋和正反饋兩種。負反饋將輸出信號的一部分反向反饋到輸入端，通過降低增益來提高系統穩定性、增強線性度、改善帶寬和輸入/輸出阻抗等性能指標，使電路的輸出與輸入之間保持更加精確的線性關系，廣泛應用于信號處理和放大電路中。正反饋則將輸出信號的一部分正向反饋到輸入端，使得系統增益增加，通常用于振蕩電路或施密特觸發器等應用，能夠增強電路的非線性特性，實現特定的信號處理功能。

（二）反饋電路在運放電路中的關鍵作用與應用實例

在運放電路中，反饋電路的應用至關重要。通過負反饋，運放的增益變得可控，例如在反相放大電路中，增益由外部電阻決定，而不是由運放本身的開環增益決定，從而實現了對放大倍數的精確調節。同時，負反饋還能夠減少運放的非線性失真，提高輸出信號的線性度和準確性，使輸出信號更接近理想放大結果。此外，負反饋可以擴展運放的工作頻率范圍，適用于高頻信號處理，提高系統的帶寬和響應速度。在輸入和輸出阻抗方面，負反饋能夠提高輸入阻抗，降低輸出阻抗，使運放更適應不同的負載環境，增強其驅動能力和信號傳輸效率。

（三）反饋電路在比較器中的創新應用與實際效益

在比較器中，反饋電路同樣發揮著重要作用。通過引入滯回效應的正反饋，比較器的抗干擾能力得到顯著提升，減少了因輸入信號波動引起的誤觸發現象，確保輸出信號的穩定性和可靠性。此外，適當?shù)姆答佭€可以加快信號轉換速度，使比較器能夠更快地響應輸入信號的變化，提高系統的響應速度和實時性。在窗口比較器應用中，利用反饋設計雙閾值比較器，能夠在輸入信號處于兩個參考電壓之間時輸出高電平，而當輸入信號超出這一范圍時輸出低電平，實現了對輸入信號范圍的精確檢測和判斷，為復雜信號處理和控制系統提供了更加靈活和準確的解決方案。

四、結論：電子電路設計中的協同創新與優化

運算放大器、比較器和反饋電路在電子電路設計中相互協作，共同構成了復雜電子系統的核心框架。運放的高增益特性使其能夠處理微弱信號，通過負反饋可以有效控制增益并提高電路穩定性，確保信號在放大和處理過程中的精度和可靠性。比較器則作為運放的特定應用，利用其高增益特性快速進行電平判斷，廣泛應用于信號檢測、自動控制等領域，為系統的決策和控制提供關鍵依據。反饋電路貫穿于運放和比較器電路之中，不僅影響著電路的性能指標，還決定了電路的穩定性和響應速度，通過合理的反饋設計，可以優化電路功能，使系統更加穩定、高效地運行。

在實際應用中，深入理解這些核心組件的工作原理和特性，結合具體的電路需求進行創新性的設計和優化，是提升電子系統性能和競爭力的關鍵。例如，在高精度測量儀器中，通過精確的反饋控制和運放電路設計，可以實現對微弱信號的高保真放大和處理，提高測量精度和可靠性；在自動控制系統中，利用比較器的快速響應和反饋電路的穩定性優化，能夠?qū)崿F(xiàn)對系統狀態的實時監測和精確控制，確保系統的穩定運行和高效性能。未來，隨著電子技術的不斷發展和創新，運算放大器、比較器以及反饋電路將在更多新興領域和應用場景中發揮更加重要的作用，推動電子工程領域的持續進步和創新發展。
