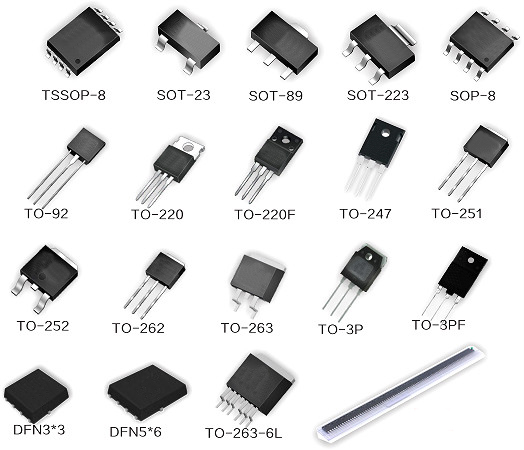

在電力電子設計領域，MOS管選型失誤導致的硬件失效問題屢見不鮮，給工程項目帶來了諸多困擾和經濟損失。某光伏逆變器因忽視Coss參數引發炸管，直接損失50萬元，這一慘痛教訓為我們敲響了警鐘。本文以真實案例為鑒，深入解析MOS管選型中的十大參數陷阱，為工程師們提供一份實用的避坑指南。
一、VDS耐壓虛標：動態尖峰的致命盲區
誤讀后果：某充電樁模塊標稱650V耐壓MOS管，實際測試中因關斷尖峰達720V導致批量擊穿。
數據手冊陷阱：廠家標稱VDS為直流耐壓值，未考慮動態電壓尖峰（dv/dt>50V/ns）。
解決方案：
實際工作電壓應控制在標稱值的70%以內，例如650V器件用于450V系統。
在母線端并聯TVS管，如SMCJ550A，確保鉗位電壓不超過VDS的80%。
二、Rds(on)溫度系數：高溫下的性能塌方
典型案例：某戶外LED電源在60℃環境溫度下，MOS管導通電阻飆升80%，觸發過溫保護。
參數盲點：Rds(on)標注值多為25℃測試值，實際結溫125℃時可能增長150%。
設計規范：
按最高工作溫度計算實際Rds(on)。
優先選用正溫度系數器件，如CoolMOS™，以避免熱失控。
三、體二極管反向恢復：EMI的隱形推手
慘痛教訓：某5G基站電源因Qrr=120nC導致EMI超標，整改成本超20萬元。
參數陷阱：數據手冊未標注Qrr或測試條件不符（di/dt<100A/μs）。
優化方案：
選擇Qrr<50nC的MOS管，如英飛凌IPB65R080CFD。
并聯碳化硅二極管，如Cree C4D，反向恢復時間趨近于零。
四、SOA曲線誤讀：脈沖工況的死亡陷阱
失效案例：伺服驅動器短時過載10ms，標稱50A器件實際承受能力僅20A。
數據盲區：SOA曲線測試條件（單脈沖）與實際工況（重復脈沖）不匹配。
選型策略：
按實際脈沖寬度選擇器件，如10ms脈沖需降額至標稱值30%。
優先選用SOA曲線標注重復脈沖能力的型號。
五、Coss儲能效應：ZVS電路的隱形殺手
真實案例：LLC諧振變換器因Coss=300pF導致軟開關失效，效率下降8%。
參數誤區：Coss測試電壓僅為25V，與實際工作電壓相差10倍。
應對措施：
選擇Coss非線性變化小的器件，如GaN HEMT。
實測VDS=400V時的Coss有效值。
六、開關速度虛標：驅動電路的性能黑洞
故障現場：標稱Qg=30nC的MOS管實測達45nC，導致驅動芯片過載燒毀。
測試條件陷阱：Qg值基于VGS=10V測試，實際驅動電壓僅5V時電荷量增加40%。
設計規范：
按實際驅動電壓查表修正Qg值。
驅動電流需≥Qg×開關頻率×1.5裕量。
七、雪崩能量陷阱：單脈沖與重復脈沖的鴻溝
炸管案例：標稱EAS=100mJ的器件，在10kHz重復脈沖下實際耐受僅5mJ。
參數誤導：EAS值為單脈沖測試數據，未考慮熱累積效應。
防護方案：
重復脈沖場景下雪崩能量按標稱值10%使用。
優先選用明確標注重復雪崩能力的器件。
八、封裝電流虛標：熱阻的致命關聯
教訓案例：TO-220封裝標稱ID=60A，實際單面散熱下僅能承載20A。
參數欺詐：ID值基于Tc=25℃無限大散熱器測得，與真實工況脫節。
選型鐵律：
按實際散熱條件（RθJA）計算載流能力。
多管并聯時電流按標稱值50%使用。
九、閾值電壓溫漂：低溫環境的啟動災難
極地故障：南極科考設備在-40℃時VGS(th)升高至4V，驅動電路無法導通。
參數盲點：VGS(th)溫漂系數達+6mV/℃，-40℃時閾值電壓升高30%。
解決方案：
驅動電壓需滿足VGS≥1.5×VGS(th)_max（低溫）。
選用閾值電壓負溫漂器件，如SiC MOS。
十、寄生參數忽視：高頻振蕩的元兇
血淚代價：10MHz Buck電路因Lgate=5nH引發柵極振蕩，MOS管開關損耗翻倍。
參數缺失：數據手冊未標注封裝電感（Lgate/Lsource）。
破解之道：
優先使用Kelvin封裝，如Power56，降低寄生電感。
實測開關波形調整柵極電阻，如增加2.2Ω阻尼。
以上十大陷阱的根源在于對數據手冊的機械式理解。MDD建議工程師：
實測驗證：關鍵參數（Qg、Coss、Rds(on)）必須實測。
場景映射：將手冊測試條件（溫度、電壓、脈沖寬度）映射到實際工況。
廠商對話：索取詳細應用筆記，要求提供真實失效分析報告。
唯有穿透參數表象，方能選出真正適配應用的MOS管。
