功率二極管特性和損耗詳解
一、二極管分類概述
一、二極管分類概述
二極管作為一種具有單向導電性的半導體器件，在電子電路中應用廣泛。根據其不同的特性和應用場景，二極管主要分為以下幾類：
整流二極管：主要用于將交流電轉換為直流電的整流電路中，能夠承受較高的正向電流和反向電壓。
開關二極管：在數字電路和開關電源等應用中，利用其快速開關特性來實現信號的開關控制。
肖特基勢壘二極管：具有較低的正向壓降和快速的開關速度，適用于高頻、高效的應用場合。
齊納二極管：主要用于穩壓和限幅電路中，通過擊穿特性來實現穩定的參考電壓。
高頻二極管：專為高頻應用設計，能夠在高頻率下保持良好的性能。
在保護電路中，齊納二極管曾是常用的保護元件。然而，隨著電子設備的精密化和應用的微細化，對保護元件的性能要求越來越高。TVS（瞬態電壓抑制器）作為一種高性能的保護元件，逐漸成為首選。TVS能夠提供更快的響應速度和更高的浪涌吸收能力，有效保護電路免受瞬態過電壓的損害。

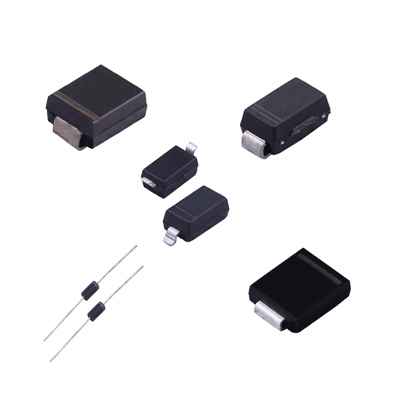

二、功率二極管簡介
功率二極管是二極管家族中的重要成員，主要用于處理高功率電平的電路中。與普通二極管一樣，功率二極管也具有兩個端子，并沿一個方向傳導電流。然而，功率二極管在設計和制造上更加注重對高電流、高電壓的承受能力以及散熱性能，以滿足功率應用的需求。
三、二極管的損耗組成
在實際工作中，二極管會產生一定的損耗，這些損耗不僅影響電路的效率，還會導致器件發熱，進而影響其可靠性和壽命。二極管的損耗主要由以下三部分組成：
（一）通態損耗（Pc）
當二極管處于正向導通狀態時，通過二極管的正向壓降（Vf）與正向電流（If）的乘積即為通態損耗。通態損耗是二極管在導通狀態下能量損失的主要部分，其大小與二極管的正向特性密切相關。正向壓降越小、正向電流越大的二極管，在相同的導通條件下，通態損耗也會相應增大。因此，在選擇二極管時，需要綜合考慮其正向壓降和預期通過的電流大小，以降低通態損耗，提高電路效率。
（二）截止損耗（Pb）
二極管在反向截止狀態時，雖然電流很小，但仍存在由反向漏電流（Ir）和反向截止電壓（Vr）引起的損耗。反向漏電流是二極管在反向偏置時流過的微小電流，其大小與二極管的材料、工藝和溫度等因素有關。截止損耗相對通態損耗和開關損耗通常較小，但在一些高電壓、低電流的應用場景中，截止損耗也不容忽視，尤其是在對電路效率要求極高的情況下，需要選擇反向漏電流小的二極管以降低截止損耗。
（三）開關損耗（Ps）
開關損耗是二極管在執行開通和關斷動作過程中產生的損耗，它由開通損耗（Pon）和關斷損耗（Poff）兩部分組成。開通損耗發生在二極管從截止狀態轉換到導通狀態的過程中，此時二極管的電壓和電流都在快速變化，導致能量損失。關斷損耗則是在二極管從導通狀態轉換到截止狀態時產生的，又可細分為在反向恢復期間的兩個部分損耗（Poffa和Poffb）。開關損耗的大小與二極管的開關速度、反向恢復特性以及電路中的電壓、電流變化速率等因素有關。在高頻應用中，開關損耗對二極管的總損耗貢獻較大，因此選擇開關速度快、反向恢復時間短的二極管有助于降低開關損耗，提高電路的效率。
（四）總損耗（Pd）
二極管的總損耗是通態損耗、截止損耗和開關損耗之和，即Pd = Pc + Pb + Ps。總損耗反映了二極管在實際工作中的能量損失情況，是評估二極管性能和散熱要求的重要指標。在電路設計中，需要根據二極管的總損耗來確定其散熱措施，以保證二極管在允許的溫度范圍內工作，防止因過熱導致性能下降或損壞。
四、功率二極管損耗的特殊考慮
功率二極管在工作過程中會產生一定的損耗，這些損耗主要包括正向導通損耗、反向恢復損耗和開關損耗。正向導通損耗源于功率二極管的電阻導致的電壓降和電流流失，從而產生能量損失，與功率二極管的正向導通電阻、正向電流和電壓密切相關。反向恢復損耗則發生在功率二極管從反向導通狀態切換到正向導通狀態時，由于其在反向導通狀態下儲存了一定的電荷，反向恢復時會釋放出這些電荷，產生能量損失，該損耗與功率二極管的反向恢復時間、反向電流和反向電壓有關。開關損耗是在功率二極管從導通狀態切換到截止狀態時產生的，由于其在導通狀態下具有一定的電阻，切換到截止狀態時，這些能量需要耗散，從而產生能量損失，開關損耗與功率二極管的導通電阻、導通時間和開關頻率相關。
在實際應用中，功率二極管的損耗會導致電路效率降低，產生熱量，影響電路的可靠性。因此，在選擇功率二極管時，需要綜合考慮其正向導通電阻、反向恢復時間、導通時間和開關頻率等參數，以及電路的工作條件和要求，以降低功率二極管的損耗，提高電路效率和可靠性。
