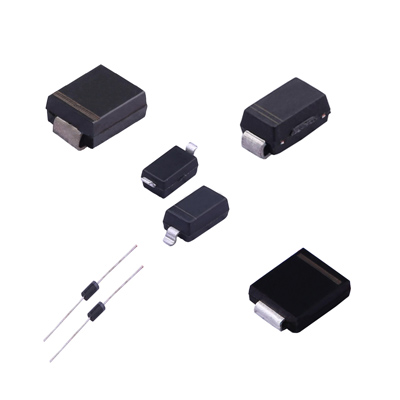

TVS二極管在復雜電路中的三個應用介紹
在現代電子設備中，電路保護是確保設備可靠性和安全性的重要環節。瞬態電壓抑制器（TVS）二極管作為一種高效的保護器件，廣泛應用于各類電源電路中，為電路提供對靜電放電（ESD）和電壓浪涌的抗擾度。
在現代電子設備中，電路保護是確保設備可靠性和安全性的重要環節。瞬態電壓抑制器（TVS）二極管作為一種高效的保護器件，廣泛應用于各類電源電路中，為電路提供對靜電放電（ESD）和電壓浪涌的抗擾度。
一、TVS二極管的工作原理
TVS二極管的核心工作原理是基于其對過壓的快速響應能力。在正常工作電壓下，TVS二極管呈現高阻態，相當于電路中的開路，對電路的正常運行幾乎沒有影響。然而，當電路中出現超過其設定閾值的過壓時，TVS二極管會迅速導通，其阻抗急劇下降，將過壓箝位在一個安全的電壓水平，從而保護電路中的敏感元件免受過壓損壞。這一過程類似于一個快速的開關動作，能夠在納秒級的時間內完成，確保了對瞬態過壓的有效抑制。
二、TVS二極管的應用場景
TVS二極管的保護功能使其在眾多領域都有著廣泛的應用：
電源電路保護：在電源電路中，TVS二極管能夠有效抑制由于雷擊、開關操作或負載突變等原因引起的電壓浪涌，保護電源模塊以及與之相連的后續電路免受損壞。
數據通信接口保護：在USB、HDMI、以太網等數據通信接口中，TVS二極管可以防止靜電放電或電磁干擾引起的過壓對接口芯片和線路的損害，確保數據傳輸?shù)姆€(wěn)定性和可靠性。
工業控制設備保護：在工業環境中，各種傳感器、執行器以及控制單元都需要可靠的電源和信號保護。TVS二極管能夠抵御惡劣環境下的電壓波動和電磁干擾，保障工業設備的正常運行。
汽車電子系統保護：隨著汽車電子化程度的提高，車載電子系統面臨著來自點火系統、發電機等內部電源以及外部電磁環境的多種過壓威脅。TVS二極管被廣泛應用于汽車電子系統中，如發動機控制單元、車身電子控制單元、安全氣囊系統等，為汽車電子設備提供全面的保護。
航空航天與國防領域：在航空航天和國防設備中，電子系統的可靠性和抗干擾能力至關重要。TVS二極管憑借其優異的性能，為這些領域的設備提供了對瞬態過壓的高精度防護，確保設備在嚴苛環境下的穩定工作。
三、TVS二極管的優勢
快速響應：TVS二極管能夠在極短的時間內對過壓做出響應，其響應時間通常在納秒級別，能夠及時箝位瞬態過壓，保護電路免受損害。
精確的電壓箝位：TVS二極管具有精確的擊穿電壓和箝位電壓，能夠在設定的電壓范圍內有效限制過壓幅度，確保被保護電路工作在安全電壓范圍內。
低箝位電壓：相較于其他類型的過壓保護器件，TVS二極管在導通后的箝位電壓較低，這意味著它能夠更有效地將過壓限制在一個較低的水平，減少對電路的沖擊。
高可靠性：TVS二極管采用固體半導體結構，無機械部件，具有長壽命和高可靠性的特點，能夠在多次過壓事件后仍保持良好的保護性能。
多樣化的產品選擇：TVS二極管提供了豐富的電壓和功率等級選擇，能夠滿足不同電路和應用場景的需求。同時，其封裝形式也多樣化，便于在各種電路板上進行安裝和布局。
四、如何選擇合適的TVS二極管
在選擇TVS二極管時，需要綜合考慮以下幾個關鍵因素：
工作電壓：根據被保護電路的正常工作電壓范圍選擇合適的TVS二極管，確保其額定工作電壓與電路電壓相匹配，同時要考慮到電路中可能出現的瞬態過壓幅度，選擇具有足夠電壓裕量的TVS二極管。
箝位電壓：箝位電壓是TVS二極管在導通后能夠將電壓限制在的最大值。應選擇箝位電壓低于被保護電路所能承受的最大電壓的TVS二極管，以確保電路在過壓情況下不會受到損壞。
脈沖功率：根據電路中可能出現的最大瞬態功率來選擇TVS二極管。脈沖功率越大，TVS二極管能夠吸收的能量越多，對電路的保護能力也越強。
響應時間：對于一些對瞬態過壓響應速度要求極高的應用，如高速數據通信接口等，需要選擇具有更快響應時間的TVS二極管，以確保能夠及時箝位過壓。
封裝形式與尺寸：根據電路板的布局和空間限制，選擇合適封裝形式和尺寸的TVS二極管，以方便安裝和焊接，同時也要考慮散熱性能等因素。
成本：在滿足電路保護要求的前提下，綜合考慮成本因素，選擇性價比高的TVS二極管產品。
總之，TVS二極管作為一種高效、可靠的過壓保護器件，在現代電子設備中發揮著至關重要的作用。通過合理選擇和應用TVS二極管，可以有效提高電路的抗干擾能力和可靠性，延長設備的使用壽命，保障設備在各種復雜電磁環境下的穩定運行。
