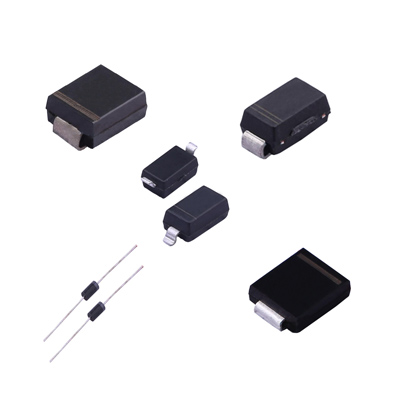

在光伏組件中，旁路二極管是不可或缺的元件之一，其主要功能是減輕熱斑效應對光伏組件的影響，保護被遮擋的電池片，確保組件能夠正常工作。本文將深入探討旁路二極管在光伏組件中的應用原理、實際考量因素以及對二極管性能的要求。
一、熱斑效應及其形成原理
當光伏組件中的某片電池片被遮擋時，該電池片不再發電，而是相當于一個消耗電阻。在其兩端會產生與未被遮擋電池片方向相反的偏壓。若無旁路二極管的保護，組件電流流經被遮擋電池片時會產生大量熱量，這就是熱斑效應。熱斑效應會使電池片溫度急劇上升，不僅降低組件的發電效率，還可能導致電池片損壞，甚至引發火災等安全隱患。
組件的正向 I-V 特性曲線與被遮擋電池片的反向 I-V 特性曲線相交形成的陰影區域，代表了電池片的最大消耗功率。這一功率消耗是熱斑效應產生的根本原因。
二、旁路二極管的工作原理與作用
為了消除熱斑效應的影響，在太陽電池（串）兩端并聯旁路二極管是一種有效的解決方案。當電池片被遮擋時，旁路二極管開始工作，將被遮擋的一串電池片旁路掉。此時，組件電流從旁路二極管流過，避免了電流流經被遮擋電池片產生熱量，從而保證組件正常工作，并保護了被遮擋的電池片不受損壞。
三、旁路二極管的連接方式與常態特性
旁路二極管以并聯方式連接在一串電池片兩端。在正常工作狀態下，二極管處于反向截至狀態，其反向壓降約為 0.5N V（N 為一串電池片的數量）。根據二極管的反向電流特性，反向偏置時會有漏電流流過，但此電流通常很小，一般在微安級別。
然而，反向偏置電壓和溫度對反向電流有顯著影響。溫度升高會導致反向電流成倍增加，反向壓降的增加也會使二極管漏電流增大。因此，在實際應用中，需要綜合考慮這些因素對旁路二極管性能的影響。
四、旁路二極管應用的實際情況與性能要求
從理想狀態來看，每片電池片都應配備一只旁路二極管，以實現最佳的保護效果。但在實際應用中，出于成本和空間的限制，沒有廠家會為每片電池片都安裝旁路二極管。因此，需要在滿足組件使用要求的前提下，合理確定每個旁路二極管所旁路的太陽電池?cái)?shù)量。這就對旁路二極管的性能提出了更高的要求。
由于大多數旁路二極管安裝在接線盒內，而接線盒內部的散熱空間有限，且受到接線盒結構和材料的限制，因此要求二極管具備良好的熱性能。在熱斑發生時，組件電流基本都流經旁路二極管，電流流過必然會產生熱量。同時，接線盒內二極管發熱也對接線盒本身提出了要求：接線盒需要具備良好的耐熱和散熱特性。
基于對二極管熱性能的考慮，在選擇旁路二極管時，主要參數應遵循以下幾點：
熱阻系數：熱阻系數越小越好，這樣可以更有效地散發二極管工作時產生的熱量，降低二極管的溫度，提高其可靠性和壽命。
正向壓降：正向壓降越小越好，較小的正向壓降可以減少二極管在導通時的功率損耗，提高組件的整體效率。
正向耐電流：正向耐電流越大越好，確保二極管能夠承受較大的組件電流，避免在高電流情況下出現過熱或損壞。
反向電流：反向電流越小越好，這樣可以降低二極管在反向截至狀態下的漏電流，減少不必要的功率損耗。
溫度特性曲線：溫度特性曲線要好，即二極管在不同溫度下的性能變化要穩定，避免因溫度變化導致性能大幅波動。
ESD 性能：ESD（靜電放電）性能要好，參照 IEC61000-4-2 靜電放電抗擾度試驗標準，確保二極管在靜電環境中具有良好的抗干擾能力。
此外，從接線盒方面考慮，為了更好地傳導二極管產生的熱量，主要采取以下措施：
二極管安裝方式：選擇管腳焊接方式安裝的二極管，管腳與導熱體大面積接觸，散熱效果優于點接觸的插裝二極管。
接線盒內灌封：在接線盒內灌封導熱膠體，增強散熱性能。此時，導熱體和密封膠均能對二極管的熱量起到傳導作用，有效降低二極管的工作溫度。
五、總結
旁路二極管在光伏組件中起著至關重要的作用，通過旁路被遮擋的電池片，有效減輕了熱斑效應對組件的影響，保護了電池片并確保組件的正常運行。在實際應用中，需要綜合考慮組件的使用要求、二極管的性能參數以及接線盒的散熱特性等因素，合理選擇和安裝旁路二極管，以實現最佳的保護效果和系統性能。
