瞬態抑制二極管,導電特性與選用方法
瞬態抑制二極管（Transient Voltage Suppression Diode，簡稱 TVS 二極管）是電路保護領域的重要元件，以其快速響應和高可靠性著稱。本文將深入探討 TVS 二極管的導電特性及選用方法，為電路設計提供專業指導。
瞬態抑制二極管（Transient Voltage Suppression Diode，簡稱 TVS 二極管）是電路保護領域的重要元件，以其快速響應和高可靠性著稱。本文將深入探討 TVS 二極管的導電特性及選用方法，為電路設計提供專業指導。
一、導電特性分析
1. 結構與材料
TVS 二極管通常由 PN 結構成，材料多為硅。這種結構賦予其獨特的導電特性。正向工作時，PN 結的電阻較低，電流可以順暢通過；而在反向擊穿時，PN 結的電阻急劇下降，電流迅速增大，從而實現對瞬態電壓的抑制。
2. 正向?qū)щ娞匦?/div>
在正向偏置下，TVS 二極管表現出低電阻特性。當正向電壓超過其閾值時，電流迅速增加，二極管進入導通狀態。這一特性使其在正常工作時對電路的影響較小，幾乎不消耗功率。
3. 反向擊穿特性
反向偏置下，TVS 二極管在電壓達到擊穿電壓前，電流極小，幾乎不導電。當反向電壓超過擊穿電壓時，PN 結的電場強度增大，載流子數量急劇增加，電流迅速上升，二極管進入擊穿狀態。此時，TVS 二極管將過電壓鉗位在安全范圍內，保護電路中的其他元件。
二、選用方法
1. 擊穿電壓
擊穿電壓是 TVS 二極管的關鍵參數，表示其能夠安全處理的最大電壓。選用時，應首先確定電路中可能出現的最高瞬態電壓，然后選擇擊穿電壓略高于該電壓的 TVS 二極管。例如，若電路中可能出現的最高瞬態電壓為 100V，可選擇擊穿電壓為 120V 的 TVS 二極管。
2. 最大耗散功率
最大耗散功率表示 TVS 二極管能夠持續處理的最大功率。選用時，應根據電路中可能出現的最大瞬態功率來確定。例如，若電路中可能出現的最大瞬態功率為 100W，可選擇最大耗散功率為 150W 的 TVS 二極管。
3. 響應時間
TVS 二極管的響應時間應盡可能短，以便在電路受到瞬態電壓沖擊時能夠及時響應。一般而言，TVS 二極管的響應時間在納秒級別，能夠滿足大多數電路的保護需求。
4. 尺寸與安裝方式

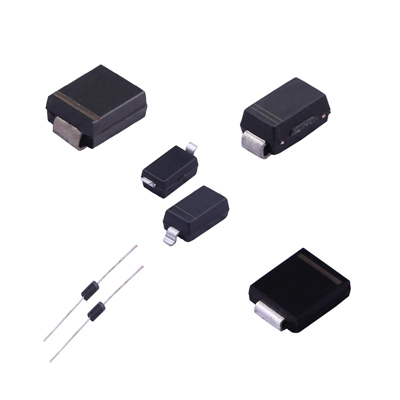

TVS 二極管的尺寸和安裝方式應根據具體應用進行選擇。常見的封裝形式有 SMD（表面貼裝）和 DIP（雙列直插），SMD 適用于自動化生產，DIP 適用于手工焊接。
5. 其他因素
除了上述參數，還需考慮 TVS 二極管的結電容、漏電流等特性。結電容較小的 TVS 二極管適用于高頻電路，漏電流較小的 TVS 二極管適用于低功耗電路。
三、實際應用
在實際應用中，TVS 二極管通常與其他電路元件組合使用，以提供更好的保護效果。例如，TVS 二極管可以與電阻器串聯，限制瞬態電流的大小；與電容器并聯，增加對高頻瞬態電壓的響應能力。
四、總結
TVS 二極管是保護電路免受高電壓瞬態事件影響的重要元件。選擇適當?shù)?TVS 二極管需要綜合考慮擊穿電壓、最大耗散功率、響應時間等因素。通過合理選型和電路設計，TVS 二極管能夠有效保護電路，延長設備使用壽命。
