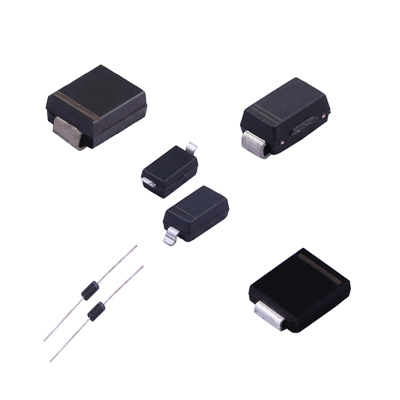

低電容瞬態抑制二極管(TVS)的作用與應用詳解
低電容瞬態抑制二極管（Low Capacitance Transient Voltage Suppressor，簡稱TVS）是一種專門用于保護電子設備免受電壓瞬變影響的半導體器件。它主要用于保護敏感的電子電路，如微處理器、數字信號處理器、存儲器、傳感器等，防止因靜電放電（ESD）、電快速瞬變（EFT）或電源浪涌等導致的損壞。以下是關于低電容TVS二極管的詳細介紹。
低電容瞬態抑制二極管（Low Capacitance Transient Voltage Suppressor，簡稱TVS）是一種專門用于保護電子設備免受電壓瞬變影響的半導體器件。它主要用于保護敏感的電子電路，如微處理器、數字信號處理器、存儲器、傳感器等，防止因靜電放電（ESD）、電快速瞬變（EFT）或電源浪涌等導致的損壞。以下是關于低電容TVS二極管的詳細介紹。
1. 瞬態抑制二極管的基本原理
瞬態抑制二極管（TVS）是一種固態器件，主要用于吸收和抑制高能量的瞬態電壓，這些電壓可能會損壞或干擾電子設備的正常運行。TVS二極管通常由硅等半導體材料制成，具有非線性的電壓-電流特性。在正常工作電壓下，TVS二極管表現為高阻抗；而當電壓超過其擊穿電壓時，其阻抗會急劇降低，從而將瞬態電壓引導至地線，保護電路。
2. 低電容瞬態抑制二極管的特點
低電容TVS二極管的最大特點是其電容值非常低，這對于高速數字電路尤為重要。高電容可能會影響信號的完整性和電路的性能，而低電容TVS二極管則能有效避免這一問題。因此，它廣泛應用于高頻領域，如無線通信、高速數據傳輸?shù)取?/div>
3. 低電容瞬態抑制二極管的應用場景
3.1 保護敏感電路
在高速數字電路中，如手機、電腦、服務器等設備中，低電容TVS二極管用于保護微處理器、存儲器和其他高速數字邏輯電路，防止電壓瞬變對其造成損害。
3.2 保護通信接口
在USB、HDMI、以太網等高速通信接口中，低電容TVS二極管能夠有效防止靜電放電和其他瞬態電壓對接口的破壞。
3.3 保護電源電路
在電源電路中，低電容TVS二極管用于保護電源模塊免受電源浪涌和瞬態電壓的影響，確保電源的穩定運行。
3.4 保護傳感器
在高精度傳感器（如壓力傳感器、溫度傳感器）中，低電容TVS二極管能夠防止電壓瞬變對傳感器的影響，確保測量數據的準確性。
4. 低電容瞬態抑制二極管的工作原理
4.1 正常工作狀態
在正常工作電壓下，低電容TVS二極管表現為高阻抗，幾乎不導電。
4.2 擊穿狀態
當電壓超過擊穿電壓時，TVS二極管迅速進入低阻抗?fàn)顟B(tài)，允許瞬態電流通過，從而保護后續電路。
4.3 恢復狀態
瞬態事件結束后，TVS二極管會迅速恢復到高阻抗?fàn)顟B(tài)，繼續為電路提供保護。
5. 低電容瞬態抑制二極管的關鍵參數
5.1 擊穿電壓
擊穿電壓是TVS二極管開始導電的電壓閾值，選擇時需要根據電路的工作電壓來確定。
5.2 最大脈沖電流
最大脈沖電流是TVS二極管能夠承受的最大瞬態電流，需確保其能夠應對電路中的最大瞬態電流。
5.3 電容值
電容值是TVS二極管的重要參數，特別是在高速數字電路中，低電容值能夠減少對信號完整性的影響。
5.4 封裝類型
封裝類型決定了TVS二極管的物理尺寸和安裝方式，需根據電路板的空間和安裝需求進行選擇。
6. 低電容瞬態抑制二極管的選型指南
6.1 確定保護級別
根據電路的工作電壓和可能遇到的瞬態電壓，選擇合適的擊穿電壓。
6.2 考慮電容值
對于高速數字電路，選擇電容值較低的TVS二極管，以減少對信號的影響。
6.3 考慮最大脈沖電流
確保TVS二極管能夠承受預期的最大瞬態電流，避免因過流而損壞。
6.4 考慮封裝類型
根據電路板的空間和安裝要求，選擇合適的封裝類型。
7. 低電容瞬態抑制二極管的安裝與測試
7.1 安裝
TVS二極管應盡可能靠近需要保護的電路，以確保其能夠快速響應瞬態電壓。
7.2 測試
使用適當?shù)臏y(cè)試設備和方法，驗證TVS二極管的性能和保護效果，確保其能夠滿足電路的保護需求。
8. 結論
低電容瞬態抑制二極管是現代電子設備中不可或缺的保護元件。它通過吸收和抑制瞬態電壓，有效保護敏感電路免受損壞。正確選擇、安裝和測試TVS二極管，對于確保電子設備的性能和可靠性至關重要。無論是高速數字電路、通信接口，還是電源和傳感器，低電容TVS二極管都能提供可靠的保護，是電子設計中不可忽視的關鍵組件。
