穩壓二極管的串聯使用指南
穩壓二極管是一種特殊的二極管，廣泛應用于電子電路中，用于穩定電壓。它通過在反向擊穿區工作來實現穩壓功能。本文將詳細介紹穩壓二極管的串聯使用方法及其注意事項。
一、穩壓二極管的工作原理
穩壓二極管（Zener Diode）屬于二極管的一種，其核心工作區域是反向擊穿區。在反向擊穿區，電流變化很大，但電壓變化很小，這一特性使得穩壓二極管能夠?qū)崿F(xiàn)穩定的電壓輸出。

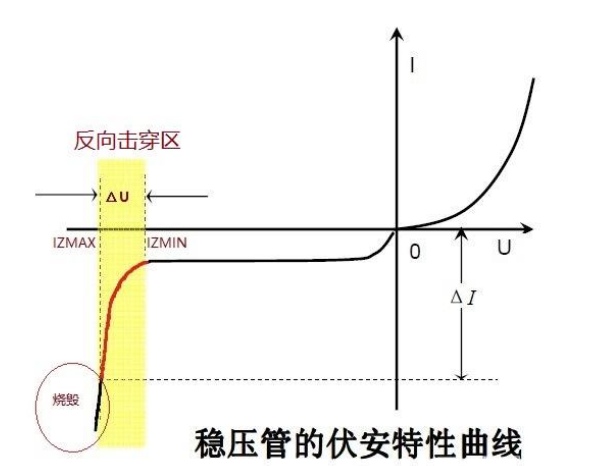

反向擊穿區：穩壓二極管的伏安特性曲線顯示，反向擊穿區的電流有一個最小值（IZMIN）和最大值（IMAX）。在設計電路時，必須確保穩壓二極管工作在這一電流區間內。如果電流低于IZMIN，穩壓效果無法實現；如果電流超過IMAX，穩壓二極管可能會過熱并永久損壞。
二、穩壓二極管的串聯使用

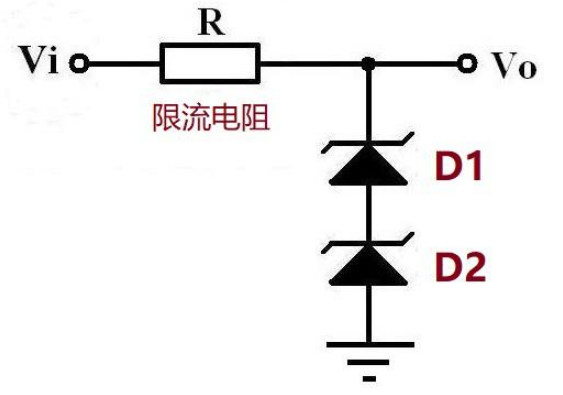

穩壓二極管可以串聯使用，因為串聯電路中的電流是相等的。串聯使用時，穩壓二極管的穩壓值和工作電流范圍需要特別注意。
1. 穩壓值計算
當兩個穩壓二極管串聯時，其總穩壓值為各個穩壓二極管的穩壓值之和。例如：
穩壓二極管1的穩壓值為5.1V。
穩壓二極管2的穩壓值為3.3V。
串聯后的總穩壓值為：5.1V + 3.3V = 8.4V。
2. 工作電流范圍
串聯后的穩壓二極管的工作電流范圍需要特別計算，以確保每個二極管都能正常工作。具體計算方法如下：
穩壓二極管1的正常工作電流范圍為5mA~50mA。
穩壓二極管2的正常工作電流范圍為8mA~60mA。
串聯后的正常工作電流范圍為：MAX(IZMIN1, IZMIN2) ~ MIN(IMAX1, IMAX2)。
在這個例子中，串聯后的正常工作電流范圍為：8mA~50mA。
三、串聯使用的注意事項
選擇相同型號的穩壓二極管：
使用相同型號的穩壓二極管可以簡化設計，因為它們的工作電流范圍相同，不需要額外計算。
例如，如果兩個穩壓二極管的穩壓值分別為5.1V和3.3V，且工作電流范圍均為8mA~50mA，則串聯后的穩壓值為8.4V，工作電流范圍仍為8mA~50mA。
選擇工作電流范圍相近的穩壓二極管：
如果必須使用不同型號的穩壓二極管，最好選擇工作電流范圍相近的型號，以確保串聯后的電流范圍更寬，穩壓效果更好。
例如，穩壓二極管1的工作電流范圍為5mA~50mA，穩壓二極管2的工作電流范圍為8mA~60mA，串聯后的電流范圍為8mA~50mA。
避免電流超出范圍：
在設計電路時，必須確保串聯后的穩壓二極管工作在規定的電流范圍內，避免因電流不足或過載導致穩壓效果不佳或二極管損壞。
四、總結
穩壓二極管完全可以串聯使用，因為串聯電路中的電流是相等的。只要確保所有穩壓二極管都工作在反向擊穿區，就能實現穩定的電壓輸出。串聯使用時，最好選擇相同型號的穩壓二極管，或者選擇工作電流范圍相近的型號，以確保電路的穩定性和可靠性。通過合理設計和計算，穩壓二極管的串聯使用可以有效提高電路的穩壓性能。
