在現代電子電路中，電壓的穩定性對于保證設備的正常運行至關重要。作為一種常用的電壓穩定元件，穩壓二極管的性能直接影響電路的可靠性和穩定性。
二極管穩壓工作原理

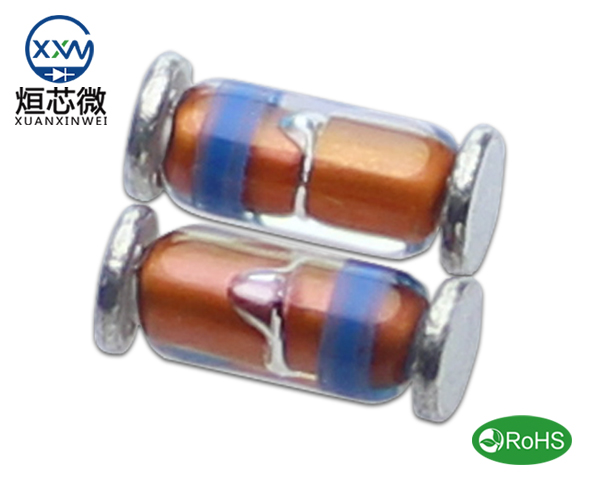

穩壓二極管(又稱齊納二極管)是一種利用半導體材料的突破特性來維持電壓穩定的裝置。當電壓達到穩壓二極管的突破電壓時，它會突然導通，吸收多余的電壓，從而保護電路免受過高電壓的影響。
測試穩壓二極管性能的方法
1. 外觀檢查
首先，檢查穩壓二極管的外觀，確保沒有物理損傷、裂紋或燒痕。外觀檢查是初步判斷二極管是否損壞的簡單方法。
2. 正壓試驗
用萬用表測量穩壓二極管的正電壓降。將萬用表設置為二極管測試模式，紅色探頭連接到二極管的陽極，黑色探頭連接到陰極。正常情況下，正電壓降應在0.6V到0.7V之間(硅二極管)。
3. 反向電壓試驗
穩壓二極管應在反向電壓下表現為高阻抗。將萬用表設置為歐姆模式，紅色探頭連接到陰極，黑色探頭連接到陽極。反向電阻應該很高，通常在幾百歐姆以上。
4. 擊穿電壓試驗
這是測試穩壓二極管最重要的部分。在二極管擊穿之前，使用可調電源或穩壓電源逐漸增加電壓。記錄擊穿電壓，它應該非常接近二極管的標稱值。
5. 電流測試
測量二極管在擊穿電壓下的電流。該電流應在二極管的額定范圍內。
電路穩定性對穩壓二極管的影響
1. 電壓穩定
穩壓二極管可以吸收電路中的電壓波動，保持相對穩定的電壓水平。這對于模擬信號處理電路等需要精確電壓供電的電路尤為重要。
2. 過壓保護
穩壓二極管可作為過壓保護元件，防止電路因電壓過高而損壞。當電壓超過二極管的擊穿電壓時，二極管會導致多余的電壓引向地線。
3. 減少噪聲
在某些電路中，穩壓二極管也能降低電源線上的噪音。穩壓二極管有助于通過吸收高頻噪聲來提高電路的信號質量。
4. 溫度穩定性
穩壓二極管的溫度系數較低，這意味著它們仍然可以在不同的溫度下保持穩定的電壓輸出。這對需要在寬度范圍內工作的電路尤為重要。
結論
穩壓二極管是電子電路中不可缺少的組成部分。它們對電路的穩定性和可靠性起著至關重要的作用，包括保持電壓穩定、提供過壓保護、降低噪聲和保持溫度穩定性。通過上述測試方法，可以有效評估穩壓二極管的性能，保證電路的長期穩定運行。
