一.MOS管并聯的問題以及解決方案

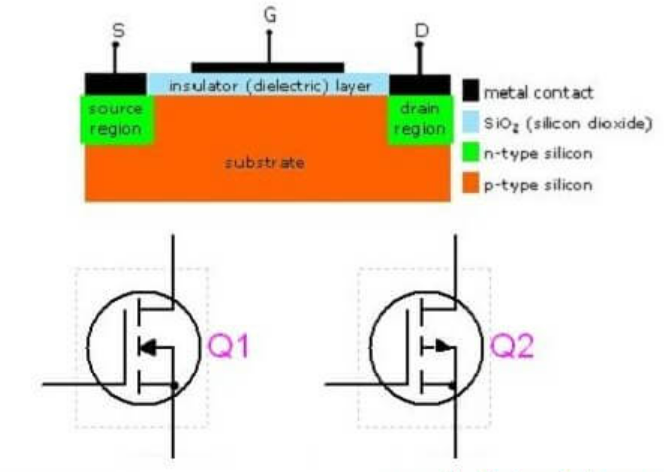

對于NMOS而言，我們在G極施加正電壓，會吸引負電荷從而形成導通溝道，從MOS管的結構可以看出由于G和S以及D之間存在絕緣層，從而會產生寄生電容的問題。

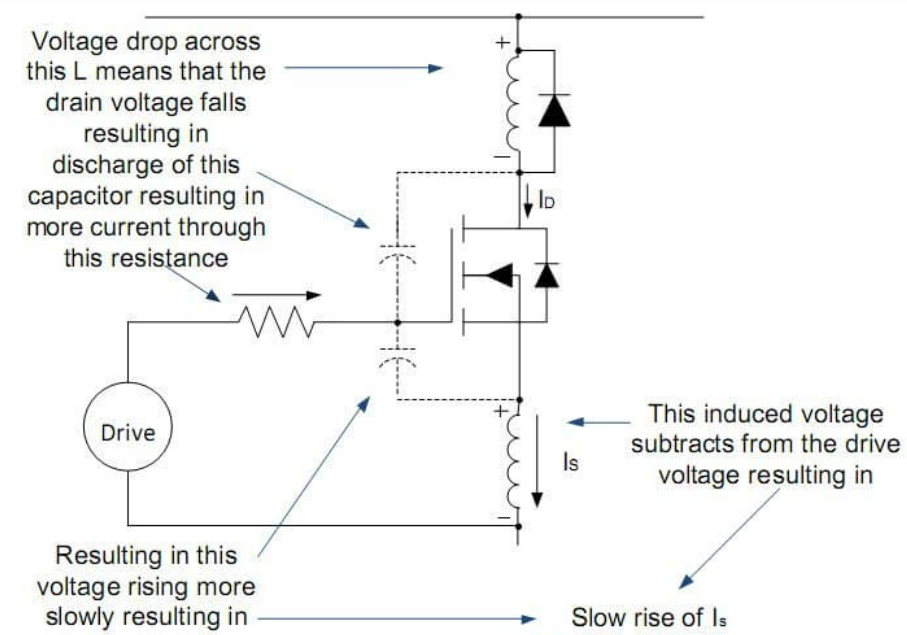

當我們在開關電機這種感性負載時，當感性負載兩端的壓降降低后，GD之間寄生電容的存在會導致流經柵極電阻的電流增大，并且在dv/dt較大時，干擾會通過GD在柵極形成較大的干擾電壓，可能會使得MOS管誤導通。而GS之間的寄生電容的存在則會導致驅動波形變得畸形，MOS管的開關產生延時。

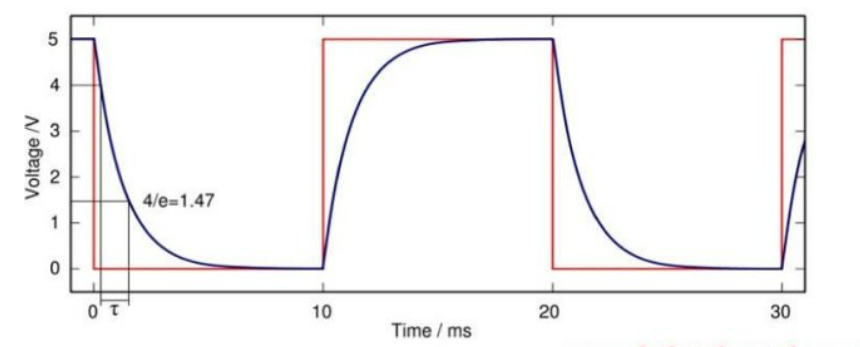

通過下圖能明顯看出從驅動器出來的方波驅動波形倒是MOS管柵極后就變了樣，所以問題就來了，一個MOS的柵極電容可能不算什么，但是當你把幾個MOS并聯起來后你會發現這個時候的柵極電容已經足夠大了，你完全不能忽略他了，所以你一定要測一下柵極的驅動波形，看看是不是已經畸變的不成樣子了?；蛘吣阋部梢栽谠O(shè)計之前先評估一下由于寄生電容導致的波形上升時間，我們可以在規格書中找到MOS的柵極寄生電容C,如果你的4個MOS并聯在一起，那總電容約等于4*C,如果柵極串聯的電阻是100R，那么時間常數就是4*C*100，一般3-5RC可以完成電容的充電，所以驅動波形上升時間大概是3*4*C*100。

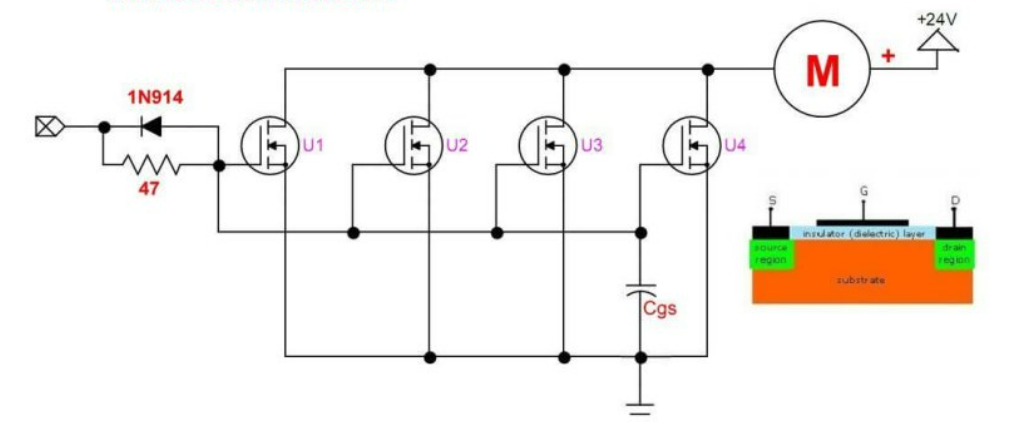

知道了問題所在，接下來就談?wù)勗趺唇鉀Q問題,寄生電容是MOS的固有特性，只要不換MOS型號，那么我們是沒法減小MOS的寄生電容容值的，所以我們只能從減小柵極電阻R出發，把所有柵極連在一起，只用一個柵極電阻，給電阻并聯一個二極管，這樣MOS關斷時由于二極管導通，電阻相當于被二極管短路，可以加速M(fèi)OS關斷。或者選用驅動能力比較強的驅動IC也能改善此問題。

二.總結

MOS管并聯的應用，大家一定要注意驅動波形畸變的問題，特別是在PWM模式下工作時，驅動頻率高的話可能會出問題，這些都是需要我們在前期設計就要考慮。
