MOS管根據導電性質不同可分為NMOS和PMOS兩種。NMOS和PMOS的結構相似，都是由n型和p型半導體夾雜著一層氧化膜構成的。不同之處在于，NMOS的氧化膜上覆蓋著一層金屬，通常是鎢或銅，而PMOS則覆蓋著一層氮化硅或氧化鋁等絕緣材料。

NMOS和PMOS的特性區別

NMOS的導通電阻小，通常用于低電壓、大電流的場合，例如電源開關和放大器等；而PMOS的阻斷電壓高，通常用于高電壓、小電流的場合，例如場效應晶體管和電源控制器等。

如何快速區分nmos和pmos

1.通過外觀區分

NMOS和PMOS的外觀有時可以通過肉眼觀察來區分。通常情況下，NMOS的管芯顏色較深，呈灰色或黑色，而PMOS的管芯顏色較淺，呈淡黃色或淡藍色。

2.通過標識區分

NMOS和PMOS的標識也可以用來區分它們。通常情況下，NMOS的標識為“N”，而PMOS的標識為“P”。

3.通過電路特性區分

在實際應用中，可以通過電路特性來區分NMOS和PMOS。通常情況下，NMOS的導通電阻小，可以在低電壓、大電流的場合使用；而PMOS的阻斷電壓高，可以在高電壓、小電流的場合使用。

nmos和pmos區別

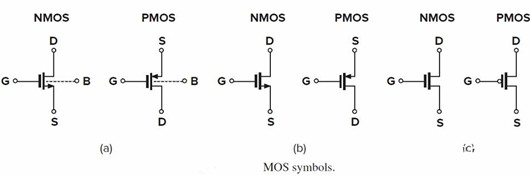

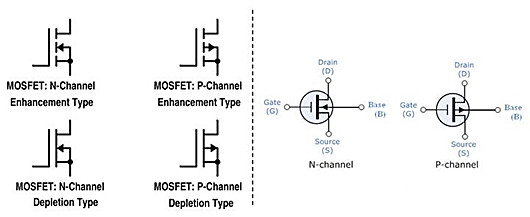

PMOS和NMOS的源漏方位相反，NMOS的漏端drain在上面，PMOS的源端source在上面，之所以這么做是借助方位來表明電位的高低。NMOS的漏端drain和PMOS的源端source的電壓都比柵端gate電壓高，所以這么標注獲得一個“visualaid”。電流方向是一致的，如果采用箭頭表示電流方向，都是從上到下的。

如果是四端口畫法，箭頭的方向就不是電流方向，而是襯底和溝道之間的PN結方向，和二極管一樣，都是從P端指到N端。

NMOS是N型溝道，P型襯底，襯底接最低電位，PMOS是P型溝道，N型襯底接最高電位。這樣是為了源漏端和襯底形成P-N結反偏，不然電流從源漏端直接正向?qū)ǖ降亍舸┱f的也是這個P-N結反向擊穿。因?yàn)闇系篮鸵r底的材料不同，所以柵壓變化才會有耗盡層-反型層形成的說法。

NMOS的溝道材料是N型，而襯底材料是P型，所以柵極需要加正電壓，才能排斥P型襯底里的空穴，吸引電子聚集在溝道的下方，和柵極的金屬板構成柵電容。電容的介質材料是SiO2。PMOS的溝道材料是P型，而襯底材料是N型，要想在N型材料里吸引空穴的話，自然柵極應該加負電壓。和NMOS柵極正電壓越大，溝道的導電能力越強一樣，PMOS是柵極電壓負向越大，溝道導電能力越強。

nmos pmos工作條件不同

溝道形成條件

現在來看一下工作條件，NMOS，VGS>VthV_{GS}>V_{th}和VDS>VGS?VthV_{DS}>V_{GS}-V_{th}，前者是用來保證導電溝道的形成，疊加后者的條件就是飽和狀態。導通條件到PMOS這，是以柵端電壓對比襯底電壓VDDV_{DD}較小為好，這樣空穴就會被吸附到表面形成溝道，所以可以看出閾值電壓VthV_{th}為負值。這和NMOS的VthV_{th}的正值恰相反，注意這里不涉及增強型還是耗盡型管子的區分。考慮襯底和源端相連，導通條件是VGS<VthV_{GS}<V_{th}，如果用絕對值表示|VGS|>|Vth||V_{GS}|>|V_{th}|。電流的流動從方位上和NMOS沒有區別，都是從上方流到下方。

飽和條件

飽和區的條件類比較為麻煩，因?yàn)轱柡蛥^(qū)形成的微觀機理稍微復雜一點。首先我們要弄清，為什么對于NMOS，當VDS>VGS?VthV_{DS}>V_{GS}-V_{th}就有IDI_D飽和呢？當滿足了VGS>VthV_{GS}>V_{th}，溝道里從漏端到源端的電壓都是一樣的，可以等效為簡單的平行板電容器。但是MOS管是個立體結構，除了平行板的垂直電場，要形成電流還需要水平方向的電場，也就是從漏極到源級的電場。水平方向的電場NMOS是漏端最高，源端最低，沿著溝道方向電勢逐漸降低。

溝道處的電勢由固定的襯底電勢疊加水平方向的電勢，就造成了柵平行板電容雖然柵極電壓不變，但襯底邊的電壓不均勻。對于NMOS來說，需要保證VGS>VthV_{GS}>V_{th}，這里S換成sub(襯底)會更好理解，VG?Sub>VthV_{G-Sub}>V_{th}，但現在襯底電壓因?yàn)槭┘恿薞DSV_{DS}不再保持均勻相等。靠近漏端這一端的電壓VGDV_{GD}要比VGSV_{GS}小，因?yàn)槁┒穗妷焊摺ｋS著漏端電壓的提升，VGDV_{GD}會率先小于VthV_{th}，這樣漏端這個地方就形成了夾斷（pinch-off），但這個夾斷和VG?Sub<VthV_{G-Sub}<V_{th}時的截止不一樣，稱為預夾斷，是通過VDSV_{DS}破壞了VG?Sub>VthV_{G-Sub}>V_{th}的條件形成的夾斷，且只有漏端一點夾斷了，不是整個溝道都夾斷了。但是，溝道的預夾斷正是我們需要的，因?yàn)閵A斷后漏端和柵端就連接起來的了。

這里其實是有點問題的，因?yàn)榘凑涨懊娴钠骷Ｐ停瑠A斷后VGDV_{GD}是等于VthV_{th}的，繼續增大VDV_D可以繼續減小VGDV_{GD}，造成小于VthV_{th}的情況。但這里的假設是，VGDV_{GD}減小到VthV_{th}的時候，柵端和漏端連接起來，這樣無論VDV_D如何變化，夾斷點都等于VthV_{th}，整個溝道的水平電壓也就保持不變了。這里不考慮channel-lengthmodulation的情況。夾斷以后，器件模型就類似是diode-connected的電路拓?fù)淞耍瑬哦撕吐┒诉B接，器件始終工作在飽和區。不過不同的是，器件里降低VDV_D可以回到線性區，而在電路里，降低VDV_D回不到線性區，只能直接進入截止區。

根據前面的分析，可以知道NMOS進入飽和區的要求是VGD<VthV_{GD}<V_{th}，換成常用的是VDS>VGS?VthV_{DS}>V_{GS}-V_{th}。PMOS因?yàn)闁哦穗妷贺?fù)與襯底端，所以施加VSDV_{SD}后，漏端的電壓最低，且低的柵端電壓高于漏端電壓不超過閾值電壓了，破壞了柵電壓構筑的導通條件，所以有VGD>VthV_{GD}>V_{th}，換算一下，VDS<VGS?VthV_{DS}<V_{GS}-V_{th}。

總結

對于NMOS，柵端gate比襯底端substrate高一個VthV_{th}，才能形成溝道，要破壞這個溝道，柵端gate比漏端drain高，但不能高于VthV_{th}，才能形成預夾斷，工作在飽和區。

VGS>Vth，VGD<VthV_{GS}>V_{th}，V_{GD}<V_{th}，后一個條件即VDS>VGS?VthV_{DS}>V_{GS}-V_{th}

對于PMOS，柵端gate比襯底端substrate低過負閾值電壓VthV_{th}，才可以吸附空穴，形成反型層，柵端gate比漏端drain低，但不能低過VthV_{th}，形成溝道破壞條件，才能工作在飽和區。

VGS<Vth，VGD>VthV_{GS}<V_{th}，V_{GD}>V_{th}，后一個條件即VDS<VGS?VthV_{DS}<V_{GS}-V_{th}，考慮VthV_{th}是負值，也可以改為|VGS|>|Vth|，|VDS|>|VGS|?|Vth||V_{GS}|>|V_{th}|，|V_{DS}|>|V_{GS}|-|V_{th}|，這樣和NMOS的條件就有了一定的統一性。

NMOS和PMOS的應用領域

NMOS的應用領域

NMOS廣泛應用于數字電路、開關電源、計算機內存等領域。在數字電路中，NMOS常用于設計與門、或門、非門等邏輯門電路；在開關電源中，NMOS常用于設計開關管和調整管等；在計算機內存中，NMOS常用于設計DRAM和SRAM等存儲器。

PMO的應用領域

PMOS主要用于高頻電路、射頻電路、傳感器等領域。在高頻電路中，PMOS常用于設計高頻開關和調制器等；在射頻電路中，PMOS常用于設計射頻開關和衰減器等；在傳感器領域，PMOS常用于設計壓力傳感器、溫度傳感器等。
