有源晶振是晶振中的一類，有4只引腳，是一個完整的振蕩器，里面除了石英晶體外，還有晶體管和阻容元件。有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使有源晶振用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。下面將介紹其的引腳接法以及EMC設計：
1.引腳接法
有源晶振一般有4個腳，有個點標記的為1腳，按逆時針(管腳向下)分別為2、3、4。通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

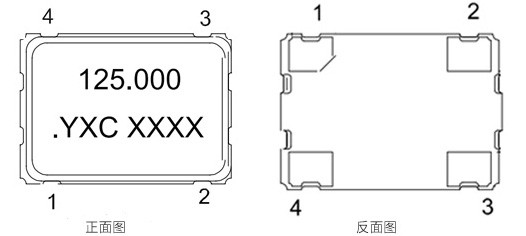

有源晶振正反面
2.EMC設計

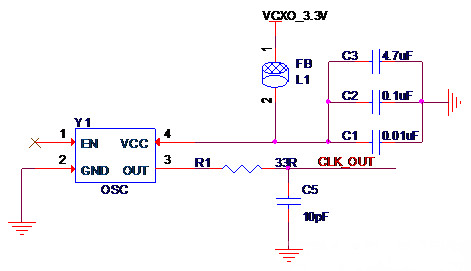

有源晶振EMC標準設計電路如下：
電路原理圖
2.1原理圖注意事項
(1) 有源晶振的電源引腳最好不要直接接電源，而是通過一個磁珠后接入，這可大大降低電源噪聲對時鐘輸出頻率的影響。晶振電源的去耦電容的匹配也很重要，去耦電容一般選3個，容值依次遞減。
(2) 有源晶振的時鐘輸出端串聯一個小電阻，作用是為了減少信號反射，以免造成信號反射引起的信號過沖。電阻R1是預留匹配設計，可根據實驗情況進行阻值調整。其具體作用如下：
①可以減少諧波。有源晶振的輸出是方波，當阻抗嚴重不匹配的時候將引起諧波干擾。加上串聯電阻后，該電阻與輸入電容構成RC電路，將方波變成正弦波。
②可以進行阻抗匹配，減少反射信號的干擾。
(3) C5是預留設計，可根據實驗情況進行調整，它的作用是：與串聯電阻組成RC濾波電路，減少時鐘信號的過沖。
2.2PCB設計注意事項
(1) 耦合電容應盡量靠近晶振的電源引腳，位置擺放順序：按電源流入方向，依容值從大到小依次擺放，容值最小的電容最靠近電源引腳。
(2) 晶振的外殼必須接地，可以晶振的向外輻射，也可以屏蔽外來信號對晶振的干擾。
(3) 晶振下面不要布線，保證完全鋪地，同時在晶振的300mil范圍內不要布線，這樣可以防止晶振干擾其他布線、器件和層的性能。
(4) 晶振不要放置在PCB板的邊緣，在板卡設計時尤其注意該點。
以上就是有源晶振的EMC設計介紹了，對于時序要求敏感的應用，可以選用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP內部沒有起振電路，只能使用有源的晶振。有源晶振通常體積較大，許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。
