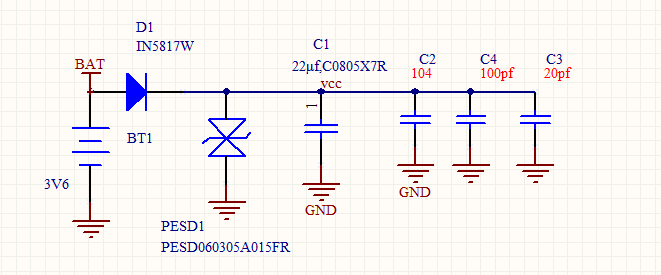

瞬變二極管的作用：
在規定的反向應用條件下，當承受一個高能量的瞬時過壓脈沖時，其工作阻抗能立即降至很低的導通值，允許大電流通過，并將電壓箝制到預定水平，從而有效地保護電子線路中的精密元器件免受損壞。
選用技巧：
1、 擊穿電壓V(BR) ：器件在發生擊穿的區域內， 在規定的試驗電流I(BR) 下， 測得器件兩端的電壓稱為擊穿電壓，在此區域內， 二極管成為低阻抗的通路。
2、 最大反向脈沖峰值電流IPP ：在反向工作時， 在規定的脈沖條件下， 器件允許通過的最大脈沖峰值電流。 IPP 與最大箝位電壓Vc(MAX) 的乘積， 就是瞬態脈沖功率的最大值。 使用時應正確選取瞬變抑制二極管， 使額定瞬態脈沖功率PPR 大于被保護器件或線路可能出現的最大瞬態浪涌功率。
3、 最大反向工作電壓VRWM（或變位電壓）：器件反向工作時， 在規定的 IR 下， 器件兩端的電壓值稱為最大反向工作電壓VRWM。 通常 VRWM =（0. 8~0. 9） V (BR) 。 在這個電壓下， 器件的功率消耗很小。
4、 最大箝位電壓Vc(max ) ：在脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓。 使用時， 應使 Vc(max ) 不高于被保護器件的最大允許安全電壓。 最大箝位電壓與擊穿電壓之比稱為箝為系數。
5、 反向脈沖峰值功率PPR ：瞬變抑制二極管 的 PPR 取決于脈沖峰值電流IPP 和最大箝位電壓Vc(max ) ， 除此以外， 還和脈沖波形、脈沖時間及環境溫度有關。
6、 電容CPP： 瞬變抑制二極管 的電容由硅片的面積和偏置電壓來決定， 電容在零偏情況下， 隨偏置電壓的增加， 該電容值呈下降趨勢。 電容的大小會影響 瞬變抑制二極管 器件的響應時間。
7、 漏電流IR： 當最大反向工作電壓施加到瞬變抑制二極管 上時， 瞬變抑制二極管 管有一個漏電流IR， 當 瞬變抑制二極管 用于高阻抗電路時，這個漏電流是一個重要的參數。
TVS的使用技巧：
1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。
2、瞬變抑制二極管額定反向關斷VWM 應大于或等于被保護電路的最大工作電壓。若選用的VWM 太低，器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓，并行連接分電流。
3、 瞬變抑制二極管 的最大箝位電壓VC 應小于被保護電路的損壞電壓。
4、在規定的脈沖持續時間內，瞬變抑制二極管 的最大峰值脈沖功耗PM 必須大于被保護電路內可能出現的峰值脈沖功率。在確定 最大箝位電壓后，其峰值脈沖電流應大于瞬態浪涌電流。
5、對于數據接口電路的保護，還必須注意選取具有合適電容C 的瞬變抑制二極管 器件。
6、根據用途選用瞬變抑制二極管 的極性及封裝結構。交流電路選用雙極性瞬變抑制二極管較為合理；多線保護選用瞬變抑制二極管 陣列更為有利。
7、溫度考慮。瞬態電壓抑制器可以在－55~+150℃之間工作。如果需要瞬變抑制二極管在一個變化的溫度 工作，由于其反向漏電流ID是隨增加而增大；功耗隨瞬變抑制二極管結溫增加而下降，從+25℃到+175℃，大約線性下降50％雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此，必須查閱有關產品資料，考慮溫度變化對其特性的影響。
選用原則：
·······一、 大箝位電壓VC（MAX）不大于電路的最大允許安全電壓。
二、 最大反向工作電壓（變位電壓）VRWM不低于電路的最大工作電壓，一般可以選VRWM等于或略高于電路最大工作電壓。
三、 額定的最大脈沖功率，必須大于電路中出現的最大瞬態浪涌功率。
