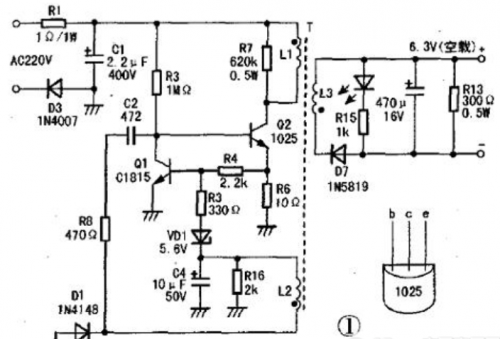

第一種電路原理：AC220V電壓經D3半波整流、C1濾波后得到約+300V電壓，一路經開關變壓器T初級繞組L1加到開關管Q2 c極，另一路經啟動電阻R3加到Q2 b極，Q2進入微導通狀態，L1中產生上正下負的感應電動勢，則L2中產生上負下正的感應電動勢。L2中的感應電動勢經R8、C2正反饋至Q2 b極，Q2迅速進入飽和狀態。在Q2飽和期間，由于L1中電流近似線性增加，則L2中產生穩定的感應電動勢。此電動勢經R8、R6、Q2的b-e結給C2充電，隨著C2的充電，Q2 b極電壓逐漸下降，當下降至某值時，Q2退出飽和狀態，流過L1中的電流減小，L1、L2中感應電動勢極性反轉，在R8、C2的正反饋作用下，Q2迅速由飽和狀態退至截止狀態。這時，+300V電壓經R3、R8、L2、R16對C2反向充電，C2右端電位逐漸上升，當升至一定值時，在R3的作用下，Q2再次導通，重復上述過程，如此周而復始，形成自激振蕩。

在Q2導通期間，L3中的感應電動勢極性為上負下正，D7截止;在Q2截止期間，L3中的感應電動勢極性為上正下負，D7導通，向外供電。圖1中，VD1、Q1等元件組成穩壓電壓。若輸出電壓過高，則L2繞組的感應電壓也將升高，D1整流、C4濾波所得電壓升高。由于VD1兩端始終保持5.6V的穩壓值，則Q1 b極電壓升高，Q1導通程序加深，即對Q2 b極電流的分流作用增強，Q2提前截止，輸出電壓下降若輸出電壓降低，其穩壓控制過程與上述相反。另外，R6、R4、Q1組成過流保護電路。若流過Q2的電流過大時，R6上的壓降增加，Q1導通，Q2截止，以防止Q2過流損壞。

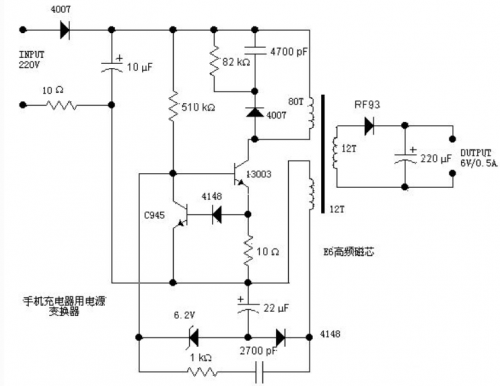

第二種電路原理：220V交流輸入，一端經過一個4007半波整流，另一端經過一個10歐的電阻后，由10uF電容濾波。這個10歐的電阻用來做保護的，如果后面出現故障等導致過流，那么這個電阻將被燒斷，從而避免引起更大的故障。右邊的4007、4700pF電容、82KΩ電阻，構成一個高壓吸收電路，當開關管13003關斷時，負責吸收線圈上的感應電壓，從而防止高壓加到開關管13003上而導致擊穿。13003為開關管(完整的名應該是MJE13003)，用來控制原邊繞組與電源之間的通、斷。當原邊繞組不停的通斷時，就會在開關變壓器中形成變化的磁場，從而在次級繞組中產生感應電壓。

由于圖中沒有標明繞組的同名端，所以不能看出是正激式還是反激式。不過，從這個電路的結構來看，可以推測出來，這個電源應該是反激式的。左端的510KΩ為啟動電阻，給開關管提供啟動用的基極電流。13003下方的10Ω電阻為電流取樣電阻，電流經取樣后變成電壓(其值為10*I)，這電壓經二極管4148后，加至三極管C945的基極上。當取樣電壓大約大于1.4V，即開關管電流大于0.14A時，三極管C945導通，從而將開關管13003的基極電壓拉低，從而集電極電流減小，這樣就限制了開關的電流，防止電流過大而燒毀(其實這是一個恒流結構，將開關管的最大電流限制在140mA左右)。

變壓器左下方的繞組(取樣繞組)的感應電壓經整流二極管4148整流，22uF電容濾波后形成取樣電壓。為了分析方便，我們取三極管C945發射極一端為地。那么這取樣電壓就是負的(-4V左右)，并且輸出電壓越高時，采樣電壓越負。取樣電壓經過6.2V穩壓二極管后，加至開關管13003的基極。前面說了，當輸出電壓越高時，那么取樣電壓就越負，當負到一定程度后，6.2V穩壓二極管被擊穿，從而將開關13003的基極電位拉低，這將導致開關管斷開或者推遲開關的導通，從而控制了能量輸入到變壓器中，也就控制了輸出電壓的升高，實現了穩壓輸出的功能。而下方的1KΩ電阻跟串聯的2700pF電容，則是正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。
