穩壓電路為在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。
穩壓電路作用
穩壓電路的作用是穩定電源電路的輸出電壓。由于種種原因，交流電網的供電電壓往往是不穩定的，因此整流濾波電路輸出的直流電壓也就會不穩定。另一方面，由于整流濾波電路必然存在內阻，當負載電流發生變化時，輸出電壓也會受到影響而發生變化。為了得到穩定的直流電壓，必須在整流濾波電路之后采用穩壓電路。

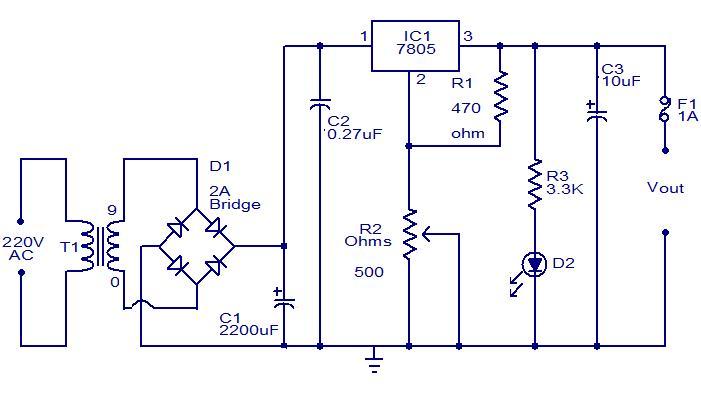

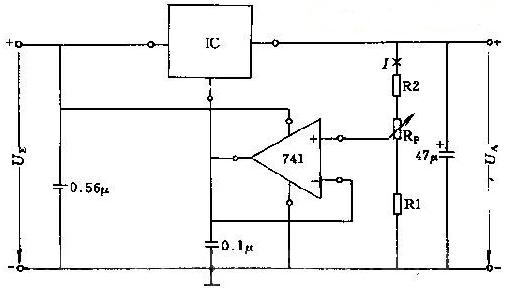

穩壓電路圖
基本結構由調整元件、基準電壓電路、取樣電路、比較放大電路組成。
穩壓電源的分類方法繁多，按輸出電源的類型分有直流穩壓電源和交流穩壓電源；按穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源；按調整管的工作狀態分有線性穩壓電源和開關穩壓電源；按電路類型分有簡單穩壓電源和反饋型穩壓電源，等等。

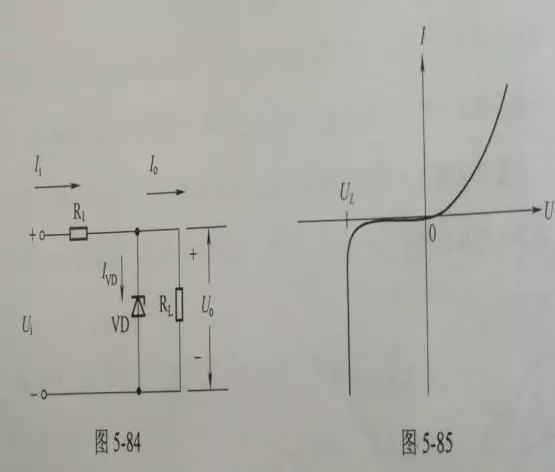

半導體穩壓二極管在反向擊穿狀態下，具有雖然電流在較大范圍內變化，但其兩端電壓卻基本不變的特性。利用穩壓二極管的這一特性，可以組成簡單穩壓電路。電路如圖 5-84 所示，穩壓二極管 VD 與負載電阻 RL 并聯，VD 上電壓即是輸出電壓 U0，R1 為限流電阻。穩壓二極管工作于反向擊穿狀態，其反向擊穿電壓即是穩定電壓 U2，如圖 5-85 伏安特性曲線所示，在 UZ 處，電流在較大范圍變化時，電壓基本不變。
簡單穩壓電路的特點是電路簡單，但輸出電壓不可調、輸出電流受穩壓二極管的限制，僅適用于要求輸出電流較小的場合。
穩壓電路原理
穩壓器由調壓電路、控制電路、及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定。容量較大的穩壓器，還采用電壓補償?shù)脑砉ぷ鳌?/div>
我們?cè)诜€(wěn)壓電源電路的安裝過程中需要注意以下幾點:
(1)按順序橫著安裝四個二極管。值得注意的是，二極管的安裝必須堅持正進負出，否則會導致電路短路，引發火災等不安全事故。
(2)用水平安裝的方式安裝一個穩壓管。值得注意的是，穩壓管的安裝必須保持水平，否則會導致后續的電壓不穩，損毀其他零件。。
(3)用水平安裝的方式安裝一個電阻。此時必須保持水平，否則電阻的阻值將會不均勻，忽然大忽然小，導致電流不穩定。從而損毀各部分零件。
(4)用豎直安裝的方式安另外一個電阻。
(5)用豎直安裝的方法安裝一個電容。此刻如果沒有豎直安裝，那么電路電容將會變小，導致電路的啟動困難，穩壓電源無法工作，嚴重的會損毀機器。
(6)將電路板上的三根外接導線于外界的接口相連。
(7)在電路板上安裝一個散熱器，避免電路板過熱引發不安全事故的發生。
(8)一切安裝好后必須將電源線和保險裝置連接，防止安全隱患。在電路出現問題時，可以有
(9)確定一切物品安裝到位，然后就可以安裝上外殼了，此時，所有工作就完成了。
(10)完成這些工作后必須的要確保整個元器件的絕對干凈，否則會引起線路發熱，導致不安全事件。
(11)必須在元器件的底部安裝絕緣裝置，比如塑料腳，或者陶瓷腳。我們一般采用三個底腳的安裝方法，這樣可以確保穩定，同時做到防止觸電。
(12)在進行通電實驗之前，必須確保所有電路沒有短路狀況發生，可以選擇電流指示筆進行測試。這一項工作必須認真的進行，是所有安全問題的最后攔截點。
(13)用萬能表測量輸出的電壓和電流以及設備總電阻，如果出現異常，必須立刻停止實驗，拆卸裝置重新檢查。
