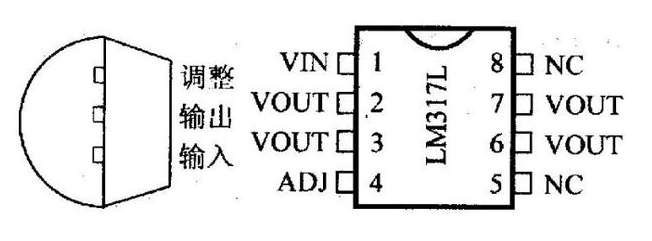

LM317是常見的可調集成穩壓器，最大輸出電流2.2A，輸出電壓范圍1.25v一37v(可連續可調)，元件樣圖如下：

集成內部結構圖：

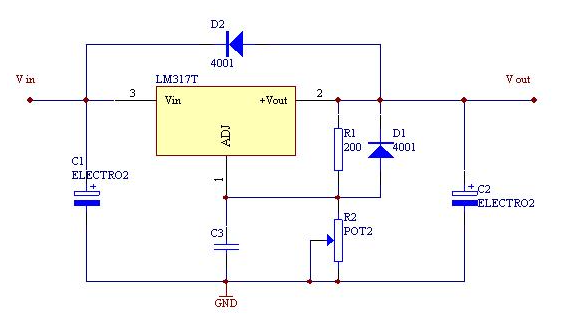

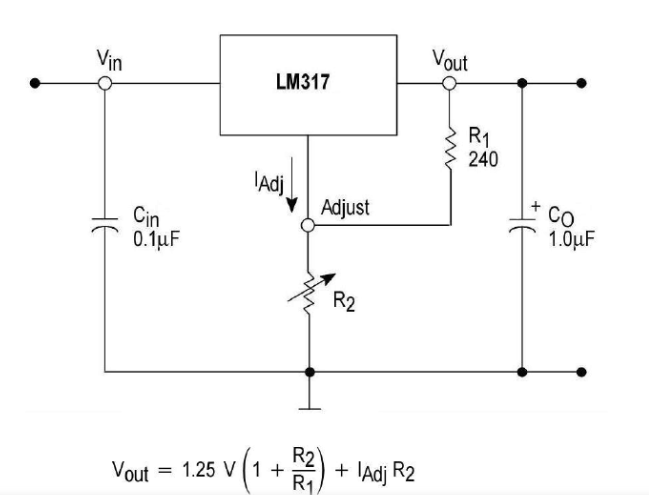

LM317基本接法圖：

上圖中，1、2腳之間為1.25v電壓基準，為保證穩壓器的輸出性能，R1應小于240Ω，改變R2阻值即可調整穩壓電壓值，D1、D2用于保護LM317。

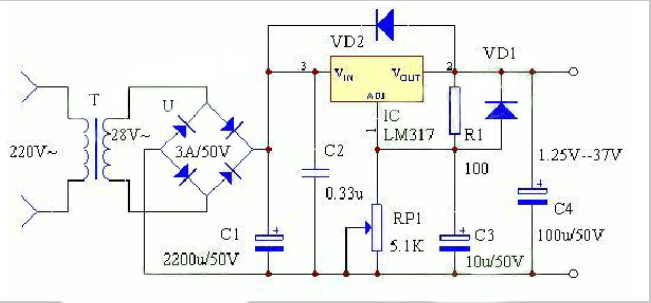

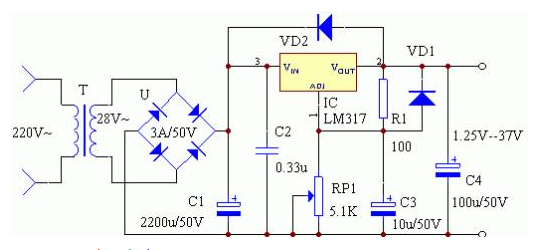

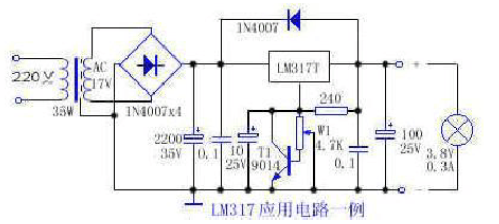

下面是LM317應用電路原理見圖:

LM317輸出電流為1.5A，輸出電壓可在1.2v一37v之間連續調節，其輸出電壓由兩只外接電阻R1、RP1決定，輸出端和調整端之間的電壓差為1.25v，這個電壓將產生幾毫安的電流，經R1、Rp1到地，在Rp1上分得的電壓加到調整端，通過改變Rp1就能改變輸出電壓。

ⅤD1(1N4007)為保護二極管，防止隱壓器輸出短路而損壞lc，ⅤD2(1N4002)用于防止輸出短路而損壞集成電路。

此應用電路達到效果是: 電路輸出電壓1.25v一37v之間連續可調，輸出最大電流1.5A。

LM317可調穩壓電源電路圖：這里介紹的可調穩壓電源可以實現從1.25V~30V連續可調，輸出電流可到4A左右。采用最常見的可調穩壓集成電路LM317組成電路的核心，關于LM317的詳細指標參數可參閱用LM317制作簡易電源電路。下面簡單介紹一下該電路的特點。

本電路中，由T2、D5、VW1、R5、R6、C10及繼電器K構成自適應切換動作電路。當輸出電路低于14V時，VW1因擊穿電壓不夠而截止，無電流通過，T2截止，K不吸合，其觸點K在常態位置，電路輸入電流14V交流電。反之當輸出電壓高于14V時，VW1擊穿導通，T2亦導通，繼電器K吸合，28V交流電接入電路。這樣可以保證輸入電壓與輸出電壓差不會大于15V，此時，LM317輸出電流典型值為2.2A。圖中采用了兩塊LM317供電，整個電路輸出電流可在4A以上。由于兩塊LM317參數不可能一樣，電路中在LM317輸出端串接了小阻值電阻R3、R4，用以均分電流。

輸出電壓調整由RP1、RP2完成。附加晶體管T1的目的在于避免電位器RP1滑動端接觸不良，使W317調整公共端對地開路，造成輸出電壓突然變化，損壞電源及負載。

雙色發光二極管作為保險絲熔斷指示器（紅光）兼電源只是器（橙色光）。當電源正常時，兩只發光二極管均加有正向電壓，紅、綠發光二極管均發光，形成橙色光。當保險絲FU2斷開時，僅紅色發光管加有正向電壓，故此時只發紅光。

為保證穩壓準確，設計電路板時主電流回路應足夠?qū)挘⒑干?mm以上的銅導線或涂錫，以減少紋波電壓。C6、C8盡量靠近LM317的輸入、輸出端，并優先采用無感電容。C5如無合適容量，可用幾只電容并聯。R3、R4可用錳絲自制。

調試時，調整RP1、RP2應使繼電器在電源輸出14V左右時吸合，否則可調換穩壓二極管再試。
