現在我們所用的大部分電器，中間都會有復雜的電路組成。然而在電路工作的同時因為電源電壓的不穩定會造成電路工作不正常、不穩定，給他提供一個穩定的電壓也尤為重要。一般我們小型電子電路需要的是直流電。通過變壓器降壓整流、濾波后得到的直流電。并不是一個穩定的直流電源。因為它會跟隨著市電的變化，而變化。這個時候我們就需要用到穩壓電路給后級的工作電路提供一個穩定的電壓。

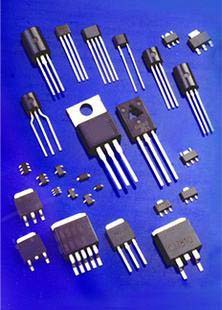

多種形式的三極管

下面我們就來講一講最簡單的三極管單管穩壓電路的原理和結構。

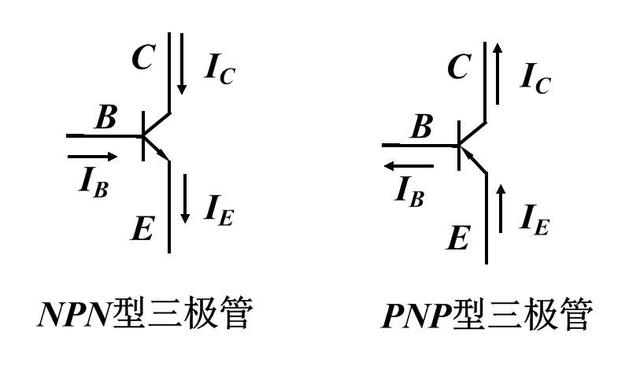

三極管的形式

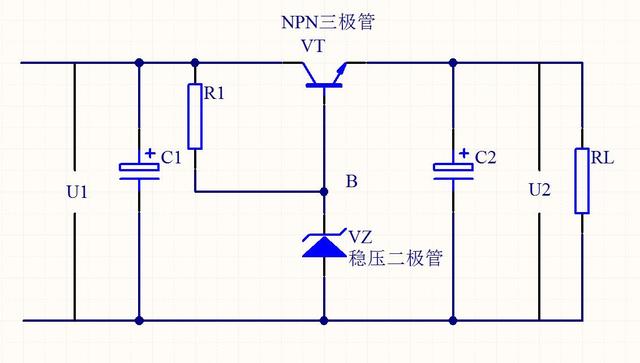

原理圖如下圖

串聯型單管穩壓電路原理圖

這個電路比較簡單，我們來分析一下它的穩壓過程。

當U1的電壓升高時，C1兩端的電壓也會同時升高,因為U1上的電壓升高，那么流過R1和穩壓二極管VZ上的電流會增大,R1兩端的電壓也會升高,由于穩壓二極管具有擊穿后兩端電壓保持不變的特性,所以B點的電壓。UB仍然保持不變,VT的基極電壓也會保持不變。Ib不變。不變,Ic也不會改變(因為Ic是等于β*Ib的，Ib、β兩個值都不變。所以Ic也不會改變。因為Ic電流大小不變,故Ic對C2充得電壓U2也保持不變,從而實現了輸入電壓上升時保持輸出電壓不變的穩壓，這就是整個電路的穩壓過程。
