電容和電感可以組成LC振蕩電路
電容有充電和放電的特性，電感有阻礙電流變化的特性，電感有著電場和磁場相互轉換的特性。電容和電感并聯在一起，可以儲存電路共振時的振蕩能量。LC組合在一起其實就是一個電諧振器。
LC振蕩電路原理分析
電感和電容并聯在一起，電容放電產生的電流時，電感會阻礙電流通過，把電場轉化為磁場儲存起來；電容放電結束后，電感就會阻礙電流的消失，電感中的磁場轉化為電場，產生的電流對電容的另一個電極充電；充電完成后，電容又開始反向放電；形成振蕩的能量。如果不考慮能量的損耗，這個振蕩會一直的持續下去。
LC振蕩
電容和電感組成的在LC振蕩電路中，完成一次振蕩的時間叫做周期，頻率指能量在電路中每秒鐘振蕩的次數。
LC振蕩電路經典應用
無線話筒就是LC振蕩電路的一個經典應用，通過LC產生特定頻率的振蕩信號，再通過天線發射出去，形成無線電波了。收音機接收到無線電波，把聲音信號檢波出來，轉化為聲音。

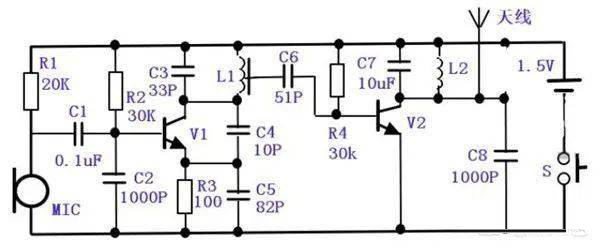

無線話筒原理圖
電源開關S按下后，無線話筒開始工作，能量通過三極管V2提供給LC振蕩電路。產生特定頻率的振蕩信號（叫做載波信號）。麥克風把聲音轉化為電信號，經過三極管放大V1放大后，通過電容C6耦合到三極管V2的基極，聲音產生的電信號就會輸入到LC振蕩產生的載波信號。載波信號帶著聲音信號通過天線發射出去。這就是最簡易的無線電臺了。
