LED被公認為第四代綠色光源。它是一種堅固的冷光源。它具有效率高，壽命長，安全環保，體積小，可靠性高，響應速度快等優點。目前，實現了相同的照明效果。LED的功耗約為白熾燈的1/10和熒光燈的1/2。許多國家和地區都出臺了各種政策來支持LED產業的發展，使產業成為國家重要產業的重要組成部分，催生了巨大的商機。LED驅動電路對LED非常重要，而LED調光控制可以節省能源。高亮度白光LED的驅動和調光是近年來的熱門話題。

一、 LED驅動器基礎知識

1. 什么是LED驅動器

LED驅動器將電源更改為特定電壓電流以驅動LED電壓轉換器。一般來說，LED驅動器的輸入包括高壓工頻AC（即市電），低壓DC，高壓DC，低壓和高頻AC（如電子變壓器的輸出）。LED驅動電源的輸出大多是恒流源，可以隨著LED正向壓降的變化而改變電壓。LED電源的核心部件包括開關控制器，電感器，開關元件（MOSFET），反饋電阻，輸入濾波器件，輸出濾波器等。根據不同場合的要求，必須有輸入過壓保護電路，輸入欠壓保護電路，LED開路保護。

LED驅動器

2. LED驅動電源的特性

>（1）高可靠性

特別是LED路燈的驅動電源安裝在高海拔地區，維護不方便，維護成本也很高。

>（2）效率高

LED是一種節能產品，驅動效率高。將電源安裝在燈具中非常重要。電源效率高，功耗小，燈具內的熱量小，燈的溫度上升也降低。有利于延遲LED衰減。

>（3）高功率因數

功率因數是電網對負載的需求。通常，70瓦以下的電器沒有強制性指標。雖然單個電器的功率因數較低，但對電網的影響很小，但到了晚上，大量的照明和同一負載的集中會嚴重影響電網的功率。 。對于30瓦~40瓦的LED驅動器，據說在不久的將來，可能會有一些功率因數的指標要求。

>（4）駕駛模式

現在有兩種流量：一種是用于多個恒流源的恒壓源，每個恒流源分別提供給每個LED。這樣，組合靈活，所有LED故障都不會影響其他LED的工作，但成本會略高。另一種是直流恒流電源，即“可可惠寶”的驅動方式，由LED串聯或并聯運行驅動。它具有成本低，但靈活性差的優點，還能解決LED故障，不影響其他LED操作問題。這兩種形式在一段時間內共存。在成本和性能方面，多路恒定電流輸出功率的方式將更好。也許這是未來的主要方向。

>（5）電涌保護

LED抵抗浪涌的能力相對較差，尤其是抵抗反向電壓的能力。加強這一領域的保護也很重要。一些LED燈在室外，例如LED路燈。由于減載和雷電感應，各種浪涌將從電網入侵，一些浪涌將導致LED損壞。因此，對“中科惠寶”驅動功率的分析應該是電涌保護不足。至于頻繁更換電源和燈泡，LED驅動器應該能夠抑制浪涌并保護LED免受損壞。

>（6）保護功能

除常規保護外，最好在恒流輸出中增加LED溫度負反饋，以防止LED的高溫；滿足安全和電磁兼容性的要求。

二、LED驅動器的類型

1. LED驅動器恒定電流

共同市場的led燈驅動器根據驅動模式分為兩種。一個是恒流驅動。恒流驅動的特點是輸出電流是恒定的。輸出電壓在一個范圍內變化。所以我們經?？吹绞袌錾系尿?qū)動外殼被標記出來（輸出：DC ** V - ** V * * * mA + -5％）。這意味著輸出電壓在其中一個輸出電壓中。范圍內，電流是多少毫安。

A.恒流驅動電路的輸出電流是恒定的，但輸出直流電壓隨負載大小的不同而在一定范圍內變化。負載電阻小，輸出電壓低，負載電阻越大，輸出電壓越高。

B.恒定電流電路不怕負載短路，但嚴禁加載完全開路。

C.恒流驅動電路是驅動LED的理想選擇，但相對而言，價格較高。

D.應注意所使用的最大耐受電流和電壓，這限制了所用LED的數量。

2. LED驅動器恒壓

另一種是恒壓驅動。恒壓驅動的特點是輸出電壓是固定的，隨著燈具的變化，電流在最大值范圍內。在這種情況下，外殼通常指示（輸出：DC ** V ** A）是輸出固定電壓的電壓，最大輸出電流是多少。市場常見的是輸出5V，12V，24V等。

A.當確定穩壓電路中的參數時，輸出電壓是固定的，而輸出電流隨負載的增加或減少而變化。

B.穩壓電路不怕負載開路，嚴禁完全負載短路。

C. LED由調節驅動電路驅動。每根弦都需要一個合適的電阻，以使每個LED的平均亮度達到平均值。

D.亮度會受到整流后的電壓變化的影響。

三、LED驅動器的應用

LED驅動器的應用取決于我們想要驅動的LED參數。最重要的兩個參數是輸入電壓和輸入電流。如何計算LED燈的輸入電壓和電流，傳播燈配有單獨的說明。這里僅描述LED燈的輸入。人們會看到原始的駕駛參數（一定要找出一些駕駛虛假目標!!!!

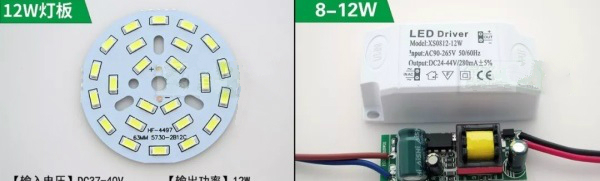

在了解了燈板的輸入電壓和輸入電流后，我們選擇相應的LED驅動器來使用。例如，眾所周知，燈板的輸入電壓為37-40V，輸入電流為300mA，則可選擇LED驅動器輸出電壓包括它，電流大致相同。必須包括公式表面，電壓高于或低于所有電壓。否則會有閃爍。低電流很好。

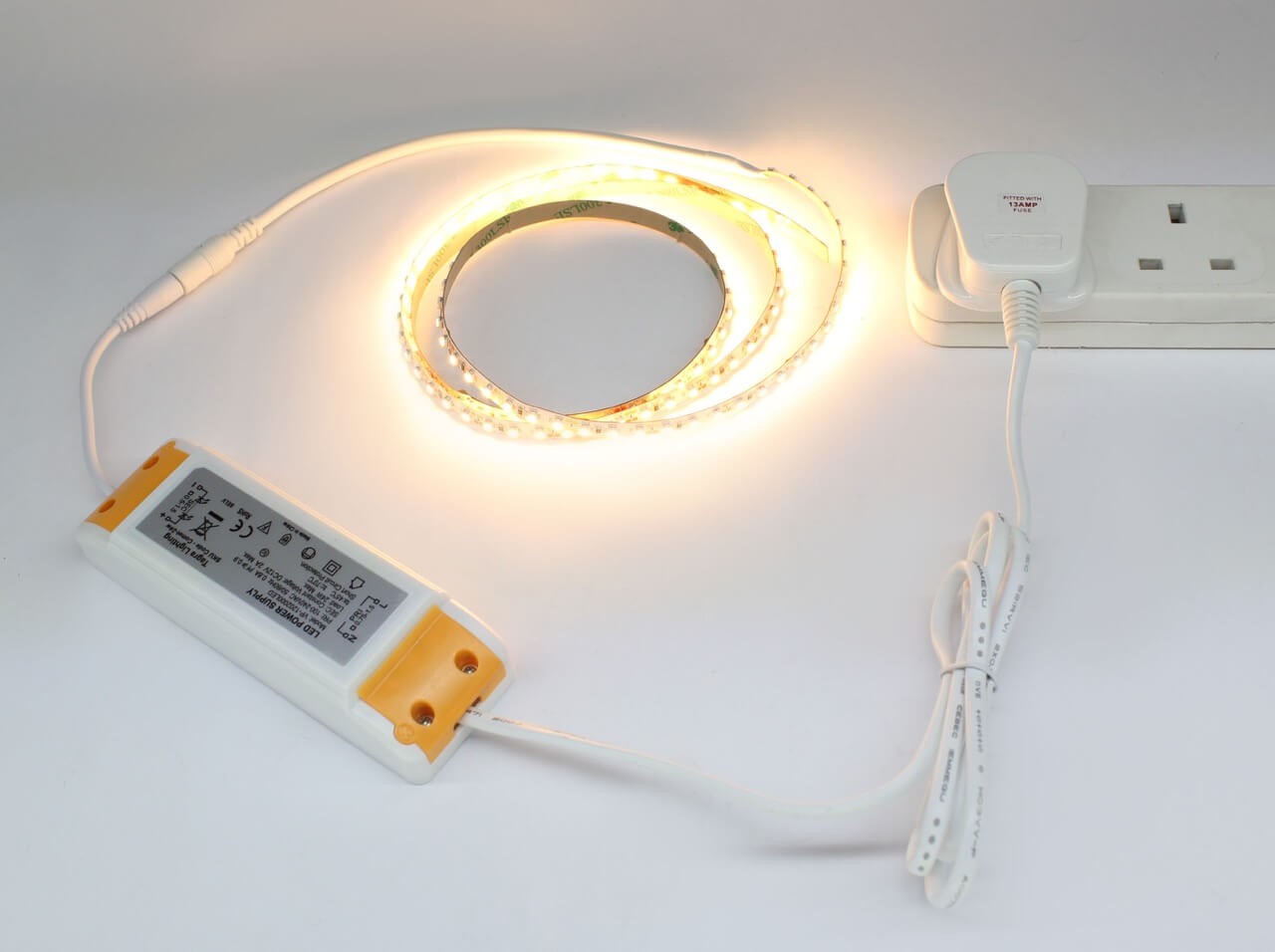

LED驅動器的應用

最后，我們只需要按下燈板標記的正極和負極來焊接驅動器或連接線。需要注意的是傳統的LED驅動輸出線，紅色是正極。黑色是負極...如果是灰色線，那么灰色是正極，白色是負極...藍色棕色線，藍色線是負極，藍色線是負極等等...

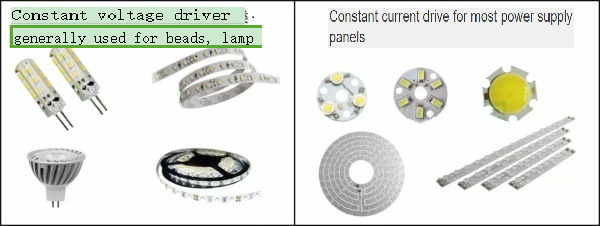

四、LED驅動器常用產品示例圖

LED驅動器常用產品示例圖
