TVS管與穩壓二極管區別在哪里

從概念上理解，TVS管主要是防止瞬間大電壓的影響，最終可以達到穩壓的目的，這與穩壓管的作用是有區別的，下面我們看一下TVS管和穩壓二極管兩者之間的區別。

一、穩壓管和TVS管的工作原理

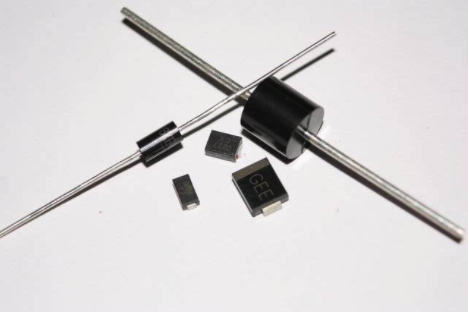

TVS管工作原理

TVS(Transient VoltageSuppresser瞬態電壓抑制器)是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間(亞納秒級)和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS能以極高的速度把兩端間的阻抗值由高阻抗變為低阻抗，以吸收一個瞬間大電流，從而把它的兩端電壓鉗制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。正因為如此，TVS可用于保護設備或電路免受靜電、電感性負載切換時產生的瞬變電壓，以及感應雷所產生的過電壓。

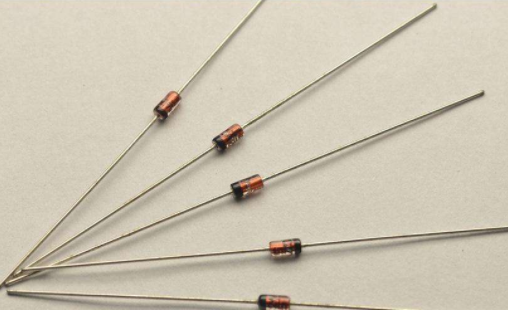

穩壓二極管工作原理

穩壓二極管(又叫齊納二極管)，是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件，在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定。穩壓二極管是根據擊穿電壓來分檔的，因為這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更多的穩定電壓。

TVS管和穩壓管一樣，也是反向應用的。其中VR稱為最大轉折電壓，是反向擊穿之前的臨界電壓。VB是擊穿電壓，其對應的反向電流IT一般取值為1 mA。VC是最大箝位電壓，當TVS管中流過的峰值電流為IPP的大電流時，管子兩端電壓就不再上升了。因此TVS管能夠始終把被保護的器件或設備的端口電壓限制在VB～VC的有效區內。與穩壓管不同的是，IPP的數值可達數百安培，而箝位響應時間僅為1×10-12s。TVS的最大允許脈沖功率為PM=VCIPP，且在給定最大鉗位電壓下，功耗PM越大，其浪涌電流的承受能力越大。

二、穩壓管和TVS管的異同

電子系統的應用當中，電壓及電流的瞬態干擾會經常造成電子設備的損壞，瞬態干擾的顯著特點是作用時間極短，但電壓幅度高、瞬態能量大，所以破壞性很大。為了防止這種破壞，TVS管得到了廣泛的應用，TVS(Transient Voltage Suppressor)是一種在穩壓管工藝基礎上發展起來的一高效能的電路保護器件，其電路符號和普通穩壓二極管相同，外形也與普通二極管無異，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度(最高達1*10-12秒)使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。我們在一些精密電子設備中經常可以看到TVS二極管作為ESD防護的主要手段之一。

作為二者的共同點，它們都可以用來穩壓，并且都工作在反向截止狀態下，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。但是TVS管齊納擊穿電流更小，大于10V的穩壓只有1mA，相對來說齊納二極管擊穿電流要大不少，但是齊納二極管穩壓精度可以做的比較高。而且TVS管強調的是瞬態響應，所以其時間參數就很重要了，也就是說穩壓二極管的響應時間通常要比TVS管的慢。同時TVS管的功率較大，而穩壓管的功率較小。
