電容器是電子電路設計中最常用的組件之一。它在許多嵌入式應用程序中起著重要作用。它有不同的等級。它由被不導電物質或電介質隔開的兩個金屬板組成。
它通常是模擬信號和數字?jǐn)?shù)據的存儲庫。通常針對板之間使用的電介質對不同類型的電容器進行比較。一些電容器看起來像管，小型電容器通常由陶瓷材料制成，然后浸入環氧樹脂中密封。因此，這里提供了一些較常見的電容器類型。
四種電容器
1.薄膜電容器：
薄膜電容器是眾多類型的電容器中最常使用的電容器，其由通常膨脹的電容器組組成，區別在于它們的介電特性。它們具有幾乎任何值和高達1500伏的電壓。它們的公差范圍從10％到0.01％。薄膜電容器還具有形狀和外殼樣式的組合。薄膜電容器有兩種類型，徑向引線型和軸向引線型。薄膜電容器的電極可以是金屬化的鋁或鋅，并涂在塑料薄膜的一側或兩側，從而形成稱為薄膜電容器的金屬化薄膜電容器。薄膜電容器如下圖所示：
薄膜電容器
薄膜電容器有時也稱為塑料電容器，因?yàn)樗鼈兪褂镁郾揭蚁?，聚碳酸酯或特氟龍作為電介質。這些類型的薄膜需要更厚的介電薄膜以減少薄膜撕裂或刺穿的危險，因此更適合于較低的電容值和較大的外殼尺寸。薄膜電容器在物理上更大，更昂貴，它們沒有極化，因此可以在交流電壓應用中使用，并且它們的電參數要穩定得多。取決于電容和損耗因數，它們可用于頻率穩定的1類應用中，代替1類陶瓷電容器。
2.陶瓷電容器：
陶瓷電容器用于高頻電路，例如音頻到RF。它們也是音頻電路中高頻補償?shù)淖罴堰x擇。這些電容器也稱為圓盤電容器。陶瓷電容器是通過在小瓷器或陶瓷圓盤的兩面上涂銀制成的，然后堆疊在一起制成電容器。通過改變所用陶瓷盤的厚度，既可以使陶瓷電容器具有低電容又可以使高電容。陶瓷電容器如下圖所示：
它們的值從幾個Pico法拉到1微法拉。電壓范圍從幾伏到幾千伏。陶瓷制造便宜，并且具有多種介電類型。陶瓷的耐受性不是很大，但是對于它們?cè)谏钪械念A(yù)期作用而言，它們工作得很好。
3.電解電容器：
這些是最廣泛使用的電容器，具有寬容性。電解電容器的工作電壓可達到約500V，盡管在高壓下無法獲得最高的電容值，并且可獲得較高的溫度單位，但這并不常見。電解電容器共有兩種類型，鉭和鋁。
鉭電容器通常具有更好的顯示效果，更高的價值，并且只能在更有限的參數范圍內使用。氧化鉭的介電性能遠遠優于氧化鋁，具有更容易的泄漏電流和更好的電容強度，使其適合于阻塞，去耦，濾波應用。
氧化鋁膜的厚度和更高的擊穿電壓使電容器的尺寸電容值大大提高。在電容器中，箔片板通過直流電流進行陽極氧化，從而確定了鍍層材料的末端并確定了其側面的極性。

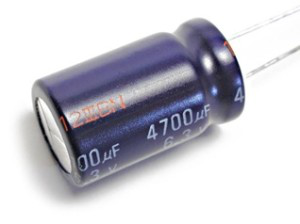

鉭電容器和鋁電容器如下圖所示：
電解電容器

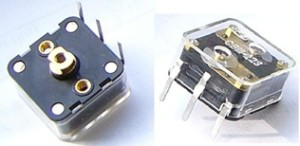

4.可變電容器：
可變電容器是指可以有意反復機械改變其容量的電容器。這種類型的電容器用于設置LC電路中的諧振頻率，例如，為天線調諧器設備中的阻抗匹配調整無線電。
可變電容器
電容器的應用
電容器在電氣和電子領域都有應用。它們用于濾波器應用，能量存儲系統，電動機啟動器和信號處理設備。
