貼片電阻功率區間：1/32W～1W
封裝有：01005、0201、0402、0603、0805、1206、1210、1812、2010、2512

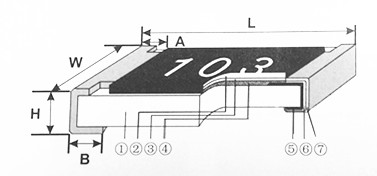

貼片電阻封裝結構：
1、高純度氧化鋁基板
2、第二層密封層（樹脂）
3、基層密封層（玻璃）
4、阻抗元素
5、端面（內）鎳/鉻層
6、端面（中）鎳層
7、端面（外）錫層（無鉛）
貼片電阻不同封裝對應的功率：
貼片電阻不同封裝對應的尺寸：| 封裝 | 功率 |
| 01005 | 1/32W |
| 0201 | 1/20W |
| 0402 | 1/16W |
| 0603 | 1/16W（1/10W-S） |
| 0805 | 1/10W（1/8W-S） |
| 1206 | 1/8W（1/4W-S） |
| 1210 | 1/4W（1/3W-S、1/2W-SS） |
| 1812 | 1/2W（3/4W-S） |
| 2010 | 1/2W（3/4W-S） |
| 2512 | 1W |
| 封裝 | L | W | H | A | B |
| 01005 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.10±0.05 | 0.10±0.03 |
| 0201 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
| 0402 | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
| 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 |
| 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.40±0.20 | 0.40±0.20 |
| 1206 | 3.10±0.15 | 1.55±0.15 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
| 1210 | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
| 1812 | 4.50±0.20 | 3.20±0.20 | 0.55±0.20 | 0.50±0.20 | 0.50±0.20 |
| 2010 | 5.00±0.10 | 2.50±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
| 2512 | 6.35±0.10 | 3.20±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
