普通狀況下普遍用于高端驅動的MOS,導通時需求是柵極電壓大于源極電壓。而高端驅動的MOS管導通時源極電壓與漏極電壓（VCC）相同，所以這時柵極電壓要比VCC大4V或10V.假如在同一個系統里，要得到比VCC大的電壓，就要特地的升壓電路了。很多馬達驅動器都集成了電荷泵，要留意的是應該選擇適宜的外接電容，以得到足夠的短路電流去驅動MOS管。
MOS管是電壓驅動，按理說只需柵極電壓到到開啟電壓就能導通DS,柵極串多大電阻均能導通。但假如請求開關頻率較高時，柵對地或VCC能夠看做是一個電容，關于一個電容來說，串的電阻越大，柵極到達導通電壓時間越長，MOS處于半導通狀態時間也越長，在半導通狀態內阻較大，發熱也會增大，極易損壞MOS,所以高頻時柵極柵極串的電阻不但要小，普通要加前置驅動電路的。下面我們先來理解一下MOS管開關的根底學問。
MOS管的開關特性
一、靜態特性
MOS管作為開關元件，同樣是工作在截止或導通兩種狀態。由于MOS管是電壓控制元件，所以主要由柵源電壓uGS決議其工作狀態。 工作特性如下：

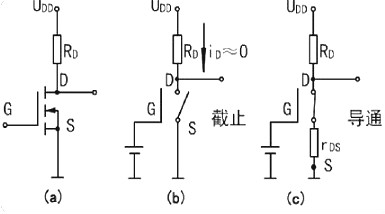

uGS<開啟電壓UT:MOS管工作在截止區，漏源電流iDS根本為0,輸出電壓uDS≈UDD,MOS管處于“斷開”狀態，其等效電路如下圖所示。
uGS>開啟電壓UT:MOS管工作在導通區，漏源電流iDS=UDD/（RD+rDS）。其中，rDS為MOS管導通時的漏源電阻。輸出電壓UDS=UDD·rDS/（RD+rDS），假如rDS《RD,則uDS≈0V,MOS管處于“接通”狀態，其等效電路如上圖所示。
二、動態特性

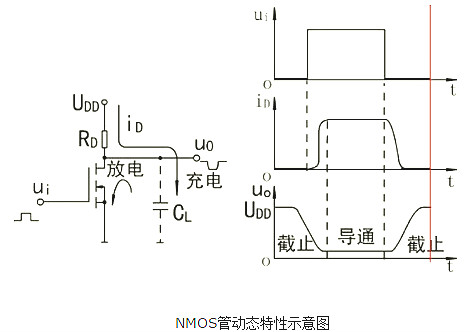

MOS管在導通與截止兩種狀態發作轉換時同樣存在過渡過程，但其動態特性主要取決于與電路有關的雜散電容充、放電所需的時間，而管子自身導通和截止時電荷積聚和消散的時間是很小的。下圖 （a）和分別給出了一個NMOS管組成的電路及其動態特性表示圖。
NMOS管動態特性表示圖
當輸入電壓ui由高變低，MOS管由導通狀態轉換為截止狀態時，電源UDD經過RD向雜散電容CL充電，充電時間常數τ1=RDCL.所以，輸出電壓uo要經過一定延時才由低電平變?yōu)楦唠娖剑划斴斎腚妷簎i由低變高，MOS管由截止狀態轉換為導通狀態時，雜散電容CL上的電荷經過rDS停止放電，其放電時間常數τ2≈rDSCL.可見，輸出電壓Uo也要經過一定延時才干轉變成低電平。但由于rDS比RD小得多，所以，由截止到導通的轉換時間比由導通到截止的轉換時間要短。
由于MOS管導通時的漏源電阻rDS比晶體三極管的飽和電阻rCES要大得多，漏極外接電阻RD也比晶體管集電極電阻RC大，所以，MOS管的充、放電時間較長，使MOS管的開關速度比晶體三極管的開關速度低。不過，在CMOS電路中，由于充電電路和放電電路都是低阻電路，因而，其充、放電過程都比擬快，從而使CMOS電路有較高的開關速度。
