如表3.1所示，所謂柵極接地放大電路，就是在柵極固定為一定電位的狀態下，輸入信號加到源極上，從漏極取出輸出信號的電路。

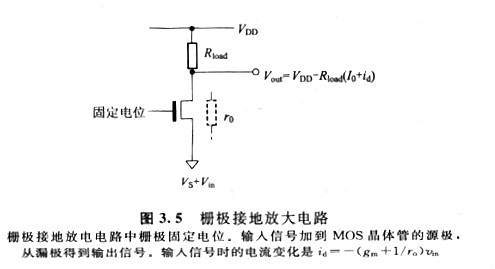

當圖3.5所示的柵極接地放大電路的源極電位（輸入端）上升νin時，柵極—源極間電壓VGS變小，漏極電流ID減小gnνin由于源極—漏極間電壓也減小。νin假如也思索它的奉獻，那么輸出電壓的變動νout可由下式給出：
式中，Reff＝Rload//roo中右邊的符號為正，這標明輸出信號與輸入信號同相變化。右邊的（gm十l/ro）νin能夠以為表示輸入電壓νin惹起的流過MOS晶體管電流的變化量。由于是流過有效的負載電阻Reff，所以式(3.5)示出的是輸出電壓的變動。
漏極接地放大電路
漏極接地放大電路是將漏極與電源電位（N溝MOS晶體管的場所）或者地電位（P溝MOS晶體管的場所）銜接，輸入信號加到柵極，從源極取出信號的電路。
圖3.6所示的漏極接地放大電路的電壓增益A。由下式給出：
正如式(3.6)所標明的那樣，漏極接地放大電路的電壓增益小于1。假如gmReff》1，那么增益差不多能夠視作1。

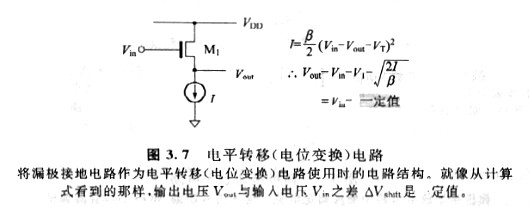

漏極接地電路具有電平轉移電路的功用。當以恒流源替代輸出負載電阻及l(fā)oad輸出時，如圖3.7所示，輸出端Y叫，輸出的只是將輸人電位挪動了一定電壓△V shift（＝VT+2I/β）的電位。但是，由于圖中MOS器件M1的源極端沒有接地，所以它的閾值電壓VT必需思索到襯底偏置效應的值予以變卦，這種電平轉移電路由于兼?zhèn)湟韵鹿τ枚玫綉?yīng)用：
(1)設定次級的輸入偏置電壓為恰當值（使直流電位電平挪動）的功用。
(2)將前級的信號傳輸給次級的功用
